В мире электротехники существует распространённое заблуждение: если шина гибкая, значит, она одинаково хорошо работает в любых условиях. На самом деле гибкость гибкости рознь. Плетёные медные шины и монолитные гибкие шины (набранные из тонких пластин) ведут себя совершенно по-разному при вибрации, ударах и температурных циклах. В условиях интенсивной вибрации — на подвижном составе, в авиации, на судах, в карьерной технике — плетёные шины показывают результаты, недостижимые для монолитных аналогов. В этой статье мы подробно разберём, почему плетёная конструкция выигрывает при вибрации, как она работает и в каких случаях её применение становится не просто желательным, а обязательным.
Что такое плетёная медная шина

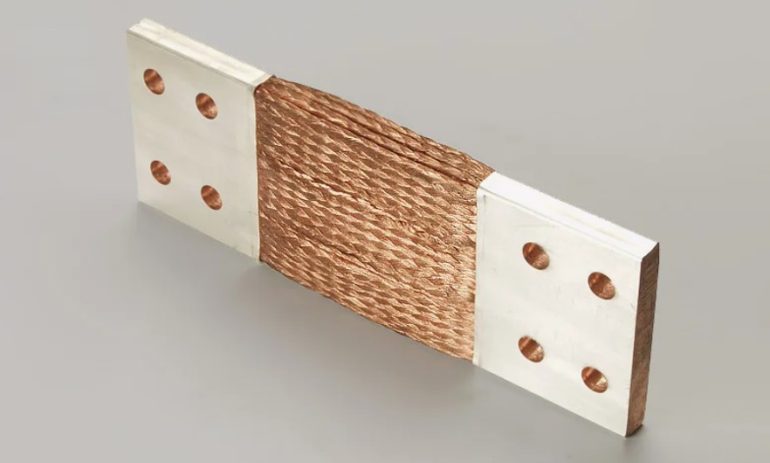

Плетёная медная шина (часто обозначается аббревиатурой шмп) — это гибкое токоведущее изделие, изготовленное из множества тонких медных проволок, сплетённых между собой особым образом. Такая конструкция напоминает косичку или оплётку, отсюда и название.
В отличие от монолитной гибкой шины (которая набрана из параллельных пластин и сохраняет гибкость только в одной плоскости), плетёная шина может изгибаться во всех направлениях. Её можно гнуть, скручивать, укладывать по сложной траектории, и она не оказывает сопротивления этим деформациям.
Плетёные шины изготавливаются из электротехнической меди высокой чистоты. Проволоки сплетаются в несколько слоёв, что придаёт конструкции высокую механическую прочность при сохранении гибкости. Концы шины обычно обжаты или сварены в монолитный наконечник для удобства подключения к аппаратам.
Что такое монолитная гибкая шина
Монолитная гибкая шина (шмг) — это пакет из нескольких десятков тонких медных пластин, уложенных параллельно друг другу. Каждая пластина имеет толщину 0,2-1 миллиметр. Пластины не соединены между собой по всей длине, что и обеспечивает гибкость.
Однако эта гибкость имеет направленный характер. Монолитная шина легко изгибается в плоскости, перпендикулярной широкой стороне пластин. Но в других плоскостях — на скручивание или изгиб «на ребро» — она остаётся жёсткой. Пластины не позволяют шине принимать сложные пространственные формы.
Кроме того, в монолитной шине пластины могут смещаться друг относительно друга при многократных изгибах. Со временем это приводит к неравномерному распределению тока и дополнительному нагреву.
Как работает вибрация и почему она разрушает соединения
Вибрация — это многократные циклические механические воздействия на конструкцию. В электротехническом оборудовании вибрация возникает от работы двигателей, трансформаторов, насосов, от движения самого оборудования (поезда, самолёты, суда) или от внешних факторов (землетрясения, работа тяжёлой техники).
Для электрического соединения вибрация опасна по нескольким причинам.
Первая причина — ослабление болтовых контактов. Вибрация постепенно разбалтывает гайки и винты, контактное давление падает, переходное сопротивление растёт, начинается нагрев, и в итоге контакт выгорает.
Вторая причина — усталостные трещины. Любой металл при многократных циклических нагрузках устаёт. Жёсткая или недостаточно гибкая шина начинает трескаться в местах наибольших напряжений — обычно у наконечников. Трещина растёт и в конце концов шина рвётся.
Третья причина — повреждение изоляции. При вибрации шина может тереться о соседние детали или о свой же корпус, что приводит к истиранию изоляции и короткому замыканию.
Именно для борьбы с этими явлениями и нужны специальные вибростойкие конструкции.
Главное преимущество плетёных шин: поглощение вибрации
Плетёная шина работает как демпфер. Множество тонких проволок, из которых она состоит, могут свободно смещаться друг относительно друга. Когда вибрация передаётся на шину, её энергия рассеивается за счёт микроперемещений проволок, а не передаётся дальше на контактные соединения.
Представьте себе разницу между стальным прутком и пучком верёвок. Пруток передаст удар от одного конца к другому почти без потерь. А пучок верёвок просто «пожуёт» удар внутри себя, и на другом конце вы ничего не почувствуете. Примерно так же работают плетёные шины.
Монолитная гибкая шина, даже будучи гибкой в одной плоскости, передаёт вибрацию гораздо лучше. Её пластины имеют большую площадь контакта друг с другом, и микросмещения между ними минимальны. Вибрация проходит через шину и концентрируется на контактных площадках, вызывая их разрушение.
В технической документации производителей прямо указывается, что плетёные медные шины предназначены для компенсации вибрации оборудования, а также для поглощения и смягчения вибрации, вызванной землетрясениями или высокотемпературными воздействиями.
Компенсация температурных расширений
Второе важнейшее преимущество плетёных шин — способность компенсировать тепловое расширение без создания механических напряжений.
Когда через шину течёт ток, она нагревается. Медь расширяется при нагреве, и длина шины увеличивается. Если шина жёстко закреплена с обоих концов, тепловое расширение создаёт огромные механические напряжения. Они могут сломать шину, оторвать контактные площадки или повредить оборудование.
Монолитная гибкая шина, хотя и имеет некоторую гибкость, сопротивляется продольному сжатию. При расширении она будет «бороться» со своим удлинением, создавая те самые напряжения.
Плетёная шина ведёт себя иначе. Её проволоки могут изгибаться и переплетаться, позволяя шине свободно «дышать» — удлиняться при нагреве и укорачиваться при охлаждении, не создавая при этом никаких значительных усилий на контактах. Это свойство делает плетёные шины идеальными для подключения трансформаторов и другого оборудования, работающего в циклическом режиме с большими перепадами температур.
Стойкость к усталости при многократных изгибах
В некоторых конструкциях шина не просто стоит на месте, а постоянно изгибается. Например, при работе токоприёмника на железной дороге, при движении подвижной части станка или робота.
Монолитная гибкая шина из пластин плохо переносит многократные изгибы. Пластины трутся друг о друга, на их кромках появляются задиры и микротрещины. Рано или поздно одна из пластин лопается, и ток начинает перераспределяться на оставшиеся. Нагрузка растёт, нагрев усиливается, и шина выходит из строя.
Плетёная шина, напротив, рассчитана на практически бесконечное количество циклов изгиба. Проволоки свободно перекатываются друг относительно друга, трение минимально, концентрации напряжений нет. Плетёные шины могут сгибаться и разгибаться десятки тысяч раз без потери своих свойств.
Лучшее рассеивание тепла
Тепловой режим — ещё один параметр, по которому плетёные шины превосходят монолитные в условиях вибрации.
В монолитной шине пластины плотно прилегают друг к другу. Передача тепла от внутренних пластин к наружным затруднена. Сердцевина шины может перегреваться, даже если поверхность остаётся тёплой. При вибрации пластины дополнительно трутся, что создаёт дополнительное тепло.
В плетёной шине проволоки имеют множество зазоров. Воздух свободно циркулирует внутри шины, унося тепло. Каждая проволока омывается воздухом со всех сторон. Поэтому плетёная шина охлаждается гораздо эффективнее. Она может пропускать тот же ток, имея меньшее сечение, или работать дольше без перегрева при пиковых нагрузках.
Распределение тока и эффект близости
При передаче переменного тока высоких частот возникает явление, называемое поверхностным эффектом (скин-эффектом) и эффектом близости. Ток стремится течь не по всему сечению проводника, а по его поверхности. У монолитной шины рабочая площадь сечения уменьшается, растёт сопротивление, увеличиваются потери.
У плетёной шины множество отдельных проволок, каждая из которых имеет свою поверхность. Внутри жгута проволоки переплетаются, и каждая из них оказывается то на поверхности, то в середине. Это выравнивает распределение тока и снижает потери от поверхностного эффекта.
Для промышленных частот (50 герц) это преимущество невелико, но для высокочастотного оборудования (инверторы, преобразователи частоты) оно становится критическим.
Устойчивость к коротким замыканиям (электродинамическая стойкость)
При коротком замыкании через шину на короткое мгновение протекает ток, в десятки раз превышающий номинальный. Этот ток создаёт колоссальные электродинамические усилия — шины начинают отталкиваться друг от друга или разрываться сами.
Монолитная гибкая шина под действием такого удара может «распушиться» — её пластины разойдутся, особенно в средней части, где нет жёсткой фиксации. После этого восстановить форму и работоспособность шины уже невозможно.
Плетёная шина благодаря переплетению проволок гораздо лучше держит форму даже при запредельных токах. Её конструкция сопротивляется «распуханию», и после отключения короткого замыкания шина остаётся работоспособной. В некоторых конструкциях применяется дополнительное уплотнение концов шины методом молекулярной сварки, что ещё больше повышает стойкость.
Где применяются плетёные шины преимущественно перед монолитными
Исходя из всех перечисленных преимуществ, можно выделить области, где плетёные шины не просто лучше, а безальтернативны.
Первая область — железнодорожный транспорт. Поезда, электровозы, вагоны метро работают в условиях постоянной вибрации от движения по рельсам. Контактные соединения здесь должны быть максимально вибростойкими. Плетёные шины используются для соединения секций шинопровода, подключения трансформаторов и выпрямителей, для заземления кузовов.
Вторая область — авиация и космос. Самолёты и ракеты испытывают огромные вибрационные нагрузки от двигателей и аэродинамических сил. Здесь требования к надёжности максимальны. Промышленные стандарты предписывают использование соединений с дополнительной виброфиксацией, и плетёные шины соответствуют этим требованиям.
Третья область — судостроение. На судах вибрация исходит от главных двигателей и вспомогательных механизмов. Кроме того, суда постоянно испытывают качку и удары волн. Плетёные шины здесь — стандартное решение для гибких соединений.
Четвёртая область — карьерная и горная техника. Экскаваторы, бульдозеры, погрузчики работают в условиях постоянной тряски и ударов. Монолитные шины здесь не выдерживают и быстро ломаются.
Пятая область — подключение трансформаторов. Силовые трансформаторы постоянно вибрируют на частоте сети (50 герц). Плетёные шины между выводами трансформатора и шинопроводом поглощают эту вибрацию и не передают её на жёсткую ошиновку.
Шестая область — системы заземления. Особенно на подвижном составе, где нужна максимальная надёжность заземляющего контура при постоянных механических воздействиях.
Сравнение с монолитными шинами
Соберём все отличия в сравнительный список.
По способности изгибаться во всех направлениях: плетёная шина отлично изгибается в любую сторону и скручивается; монолитная шина изгибается только в одной плоскости, на скручивание работает плохо.
По поглощению вибрации: плетёная шина работает как демпфер, рассеивая энергию вибрации внутри себя; монолитная шина передаёт вибрацию на контакты, что приводит к их ослаблению.
По компенсации теплового расширения: плетёная шина свободно удлиняется и укорачивается без создания напряжений; монолитная шина сопротивляется продольной деформации.
По усталостной прочности при многократных изгибах: плетёная шина выдерживает практически бесконечное число циклов; монолитная шина ограничена ресурсом из-за трения пластин.
По рассеиванию тепла: плетёная шина охлаждается лучше за счёт циркуляции воздуха между проволоками; монолитная шина греется сильнее из-за плохой вентиляции между пластинами.
По стойкости к электродинамическим ударам при коротком замыкании: плетёная шина сохраняет форму и работоспособность; монолитная шина может «распушиться» и выйти из строя.
По цене: плетёная шина обычно дороже из-за более сложного производства; монолитная шина дешевле.
Примеры из практики
Первый пример. Электровоз. На крыше установлен токоприёмник, который постоянно поднимается и опускается. Шина, соединяющая токоприёмник с вводным вводом, испытывает постоянные изгибы и вибрацию. Монолитная шина лопалась через месяц. Плетёная шина работает годами.
Второй пример. Силовой трансформатор 1000 кВА на подстанции. Трансформатор вибрирует с частотой 50 герц. Жёсткое соединение между выводами трансформатора и шинопроводом начало трескаться через полгода. Установили плетёные шины. Вибрация полностью поглощается, контакты остаются надёжными уже три года.
Третий пример. Карьерный самосвал грузоподъёмностью 200 тонн. Вся электроника работает в условиях постоянной тряски. В распределительном щите использовали монолитные гибкие шины. Через месяц от вибрации разболтались болтовые соединения и начали плавиться контакты. Заменили на плетёные шины — проблема ушла.
Четвёртый пример. Шкаф управления на буровой платформе. Вибрация от работы буровой установки передаётся на всё оборудование. Из-за этой вибрации стандартные шины быстро выходили из строя. После перехода на плетёные шины межремонтный интервал увеличился в пять раз.
Частые ошибки при выборе шин для вибрирующих узлов
Ошибка первая — использование монолитной гибкой шины там, где нужна плетёная. Визуально они похожи, но монолитная шина не выдержит интенсивной вибрации.
Ошибка вторая — пренебрежение виброразвязкой на концах шины. Даже самая лучшая плетёная шина требует правильного крепления наконечников. Наконечники должны быть жёстко зафиксированы, а шина должна иметь запас длины для свободного изгиба.
Ошибка третья — неправильный подбор длины. Слишком короткая плетёная шина будет натянута и не сможет поглощать вибрацию. Слишком длинная — будет провисать и создавать дополнительные магнитные поля.
Ошибка четвёртая — игнорирование изоляции. В некоторых случаях плетёную шину нужно изолировать, особенно если она проходит вблизи заземлённых частей. При вибрации неизолированная шина может пробить изоляцию о соседние детали.
Ошибка пятая — применение плетёных шин там, где достаточно монолитных. Плетёные шины дороже, и если вибрации нет, монолитная шина справится ничуть не хуже. Не нужно переплачивать без необходимости.
Как правильно установить плетёную шину для максимальной виброзащиты
Чтобы плетёная шина раскрыла свой потенциал, нужно соблюдать несколько правил монтажа.
Правило первое — шина должна иметь небольшую слабину. Не натягивайте её в струну. Небольшой провис (доли миллиметра) позволит шине свободно деформироваться при вибрации.
Правило второе — контактные площадки (наконечники) должны быть затянуты с правильным моментом. Плохо затянутый контакт будет искрить; перетянутый — может деформировать наконечник.
Правило третье — не допускайте острых изгибов. Плетёная шина, хоть и гибкая, имеет свой минимальный радиус изгиба. Слишком крутой изгиб может повредить проволоки.
Правило четвёртое — при необходимости используйте термоусадочную трубку для изоляции. Она защитит шину от влаги и пыли и предотвратит случайные замыкания при вибрации.
Правило пятое — регулярно осматривайте шину на предмет обрывов отдельных проволок. Несколько оборванных проволок — не страшно, но если обрывов много, шину нужно менять.
В условиях вибрации плетёные медные шины значительно превосходят монолитные гибкие шины по целому ряду параметров.
Плетёная шина благодаря своей конструкции из множества переплетённых проволок работает как демпфер — она поглощает энергию вибрации, рассеивает её внутри себя и не передаёт на контактные соединения. Она свободно компенсирует тепловые расширения, не создавая механических напряжений. Она выдерживает практически бесконечное количество циклов изгиба. Она лучше охлаждается и устойчивее к электродинамическим ударам при коротких замыканиях.
Монолитная гибкая шина, хотя и является гибкой, сохраняет жёсткость в других плоскостях, передаёт вибрацию на контакты, ограничена по ресурсу при многократных изгибах и хуже отводит тепло.
Поэтому на подвижном составе (поезда, самолёты, суда), на карьерной технике, при подключении трансформаторов и в любом другом оборудовании, подверженном вибрации, плетёные шины — это не просто лучшее решение, а единственно правильное. Они дороже, но эта цена окупается надёжностью и долговечностью. В стационарных установках без вибрации можно использовать монолитные гибкие шины — они дешевле и для таких условий вполне достаточны.
Выбирайте тип шины под свои условия, и ваше электрооборудование прослужит долго и без аварий.
