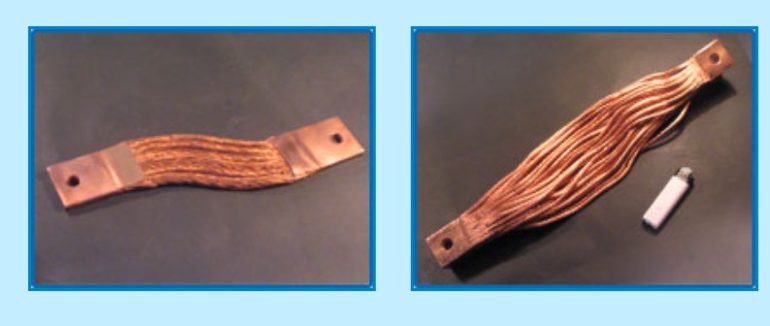

В современной электротехнике и промышленном оборудовании выбор защитного покрытия для токоведущих шин часто становится тем самым фактором, который определяет не только стоимость проекта, но и его долговечность, безопасность и эксплуатационную надежность. Среди множества видов покрытий особое место занимает лужение – нанесение слоя олова на медную или алюминиевую основу. Эта, казалось бы, простая технологическая операция несет в себе глубокий физико-химический смысл, и ключевым параметром, разделяющим качественные изделия и откровенно слабые решения, является толщина слоя олова. Именно этому параметру, его влиянию на токопроводящие свойства, коррозионную стойкость, паяемость и срок службы, посвящена данная статья. Мы проведем детальное сравнение луженых шин разных классов по толщине покрытия, чтобы вы могли принимать решения, опираясь на точные инженерные знания, а не на рекламные лозунги.
Прежде всего, необходимо четко понимать, зачем вообще наносится олово на медную шину. Медь, будучи одним из лучших проводников электричества, имеет один существенный недостаток – она активно вступает в реакцию с кислородом воздуха, особенно в условиях повышенной влажности или присутствия агрессивных газов, таких как сероводород или диоксид серы. Образующаяся оксидная пленка обладает высоким электрическим сопротивлением, что ведет к ухудшению контакта в местах соединений, локальному перегреву и, в конечном итоге, к аварийным режимам. Олово решает эту проблему комплексно: оно создает барьерный слой, препятствующий доступу кислорода к меди, обеспечивает низкое и стабильное переходное сопротивление на протяжении всего срока службы, а также делает шину идеально пригодной для пайки, что критически важно при монтаже ответственных узлов. При этом важно отметить, что современные медные луженые шины обычно используют сплав олова с висмутом в пропорции 99,8 процентов олова и 0,2 процента висмута, что позволяет избежать так называемой оловянной чумы – перехода блестящего белого олова в серый порошок при низких температурах.
Толщина слоя олова является тем параметром, который производители нормируют в зависимости от класса изделия и условий его эксплуатации. В общем случае на рынке можно встретить шины с толщиной покрытия от одного микрона до тридцати микрон и даже более. Однако для стандартных промышленных применений наиболее распространен диапазон от пяти до пятнадцати микрон. И вот здесь начинается самое интересное: кажущееся небольшое различие в несколько микрон на самом деле кардинально меняет свойства шины, ее поведение в агрессивных средах и способность выдерживать токовые нагрузки.
Начнем с самого тонкого класса покрытий – до двух с половиной микрон. Такие шины часто встречаются в бюджетных сериях или в тех случаях, когда лужение выполняется исключительно для обеспечения паяемости при монтаже, а не для долговременной защиты от коррозии. Технически, согласно некоторым отраслевым рекомендациям, минимальная толщина олова для электрических контактов в мягких условиях эксплуатации может составлять именно два с половиной микрона. Однако у такого решения есть серьезный недостаток – пористость. При столь малой толщине слой олова неизбежно содержит микроскопические поры и дефекты, через которые влага и кислород проникают к медной основе. В результате процесс коррозии меди начинается практически сразу после начала эксплуатации, особенно если шина работает в неотапливаемом помещении или на открытом воздухе. Продукты коррозии меди, мигрируя через поры, создают на поверхности токопроводящие мостики, которые увеличивают сопротивление и могут привести к локальному перегреву. Кроме того, тонкий слой олова механически непрочен – он легко царапается при монтаже, и даже незначительное повреждение обнажает медь, сводя на нет весь смысл покрытия. Такие шины рекомендуется использовать только в абсолютно сухих и чистых помещениях с контролируемой температурой и при условии, что соединения будут дополнительно герметизированы.
Следующий класс – это шины со средним слоем олова, от пяти до восьми микрон. Это золотая середина, которую можно встретить в большинстве стандартных изделий для распределительных щитов, шкафов управления и промышленного оборудования общего назначения. При такой толщине пористость слоя значительно снижается, но полностью не исчезает. Покрытие становится достаточно плотным, чтобы выдерживать кратковременное воздействие влаги и слабоагрессивных сред, но при длительном воздействии, например, в условиях тропического климата или в цехах с химическими испарениями, защитные свойства начинают постепенно ухудшаться. С точки зрения токопроводящих свойств, важно понимать, что олово имеет более высокое удельное сопротивление, чем медь – примерно в шесть раз. Однако этот фактор не играет существенной роли, так как слой олова крайне тонок по сравнению с сечением шины, и его вклад в общее сопротивление пренебрежимо мал. Гораздо важнее другое – олово обладает отличной электропроводностью по сравнению с оксидными пленками, и именно благодаря этому переходное сопротивление в соединениях с лужеными шинами остается низким на протяжении многих лет. Средний класс покрытия обеспечивает приемлемую паяемость, хотя для качественной пайки толстых шин его может быть недостаточно – при расплавлении олова может обнажиться медь, и паяное соединение получится непрочным.
Теперь перейдем к классу с толщиной слоя от десяти до пятнадцати микрон. Это уже серьезная защита, предназначенная для ответственных применений, где шина работает в условиях повышенной влажности, запыленности или температурных перепадов. При такой толщине пористость практически отсутствует, и слой олова становится надежным диффузионным барьером. Даже при мелких царапинах и повреждениях, которые неизбежны при монтаже, оставшаяся толщина покрытия все еще способна выполнять свои защитные функции. Кроме того, такой слой обеспечивает превосходную паяемость – при пайке олова достаточно, чтобы образовать прочный шов без оголения меди, что особенно важно для силовых соединений. Стоит отметить, что более толстый слой олова улучшает и электрический контакт при болтовых соединениях – мягкое олово под давлением деформируется, заполняя микронеровности контактных поверхностей, что увеличивает фактическую площадь контакта и снижает переходное сопротивление. Однако, как и у любого инженерного решения, здесь есть свои нюансы. При очень больших токах и высоких температурах, особенно при циклических нагревах, может происходить интерметаллическое взаимодействие между медью и оловом, приводящее к образованию хрупкого слоя интерметаллида. Этот процесс ускоряется с увеличением толщины олова, но при стандартных рабочих температурах до ста градусов цельсия его влияние незначительно в течение расчетного срока службы оборудования.
Существует также класс шин с особо толстым слоем олова – от двадцати микрон и выше. Такие изделия встречаются реже и предназначены для экстремальных условий, например, для морских платформ, химических производств или для систем заземления, работающих в агрессивных грунтах. При такой толщине шина практически неуязвима для коррозии в течение многих десятилетий. Толстый слой олова компенсирует любые повреждения при монтаже, обеспечивает многократную пайку или перепайку без потери защитных свойств и выдерживает высокие механические нагрузки. Однако за это приходится платить не только деньгами, но и технологическими сложностями – равномерное нанесение такого толстого слоя гальваническим методом требует более длительного времени и тщательного контроля качества, а сам слой становится более хрупким, склонным к растрескиванию при резких изгибах. Кроме того, при значительной толщине покрытия его термическое сопротивление начинает оказывать влияние на теплоотвод, хотя для большинства практических применений этим эффектом можно пренебречь.
Теперь сравним эти классы не в вакууме, а в реальных условиях эксплуатации. Возьмем, к примеру, распределительное устройство, установленное в неотапливаемом подвальном помещении с высокой влажностью. Для такой среды шина с покрытием в два микрона будет категорически неприемлема – уже через год-два на ее поверхности появятся пятна коррозии, особенно в местах, где из-за вибрации или температурных циклов возникли микротрещины. Слой олова в пять-восемь микрон в таких условиях прослужит дольше, но его ресурс ограничен, и через пять-семь лет может потребоваться профилактическая замена или восстановление покрытия. Шина с толщиной десять-пятнадцать микрон покажет стабильную работу в течение всего срока службы оборудования, составляющего обычно двадцать-тридцать лет, при условии правильного монтажа и отсутствия агрессивных химических реагентов. А шина с двадцатью микронами – это уже изделие на века, способное выдержать даже прямой контакт с водой или слабыми кислотами, хотя такой запас прочности часто избыточен для стандартных задач.
При выборе толщины покрытия важно учитывать и технологию нанесения. Наиболее распространен гальванический метод, при котором шина погружается в электролит, и ионы олова осаждаются на поверхности под действием электрического тока. Этот метод позволяет получать покрытия с высокой адгезией и равномерной толщиной, но качество сильно зависит от подготовки поверхности – обезжиривания и травления. Если медь плохо очищена, адгезия олова будет слабой, и даже толстый слой со временем начнет отслаиваться. Второй метод – горячее лужение, при котором шина окунается в расплавленное олово. Этот способ дает более толстый слой, но с меньшей равномерностью, и на поверхности могут образовываться натеки и неровности. Для шин с толщиной более десяти микрон горячее лужение часто оказывается экономичнее гальванического, хотя дает покрытие меньшей чистоты. При выборе поставщика важно знать, какой метод использовался, так как это влияет на поведение шины при пайке и на долговременную стойкость.
Интересен аспект влияния толщины олова на электрическую проводимость шины в целом. Как уже упоминалось, удельное сопротивление олова примерно в шесть раз выше, чем у меди. При толщине слоя в пять микрон и сечении шины, скажем, в сто квадратных миллиметров, доля олова в общем сечении составляет ничтожные доли процента, и его вклад в сопротивление можно не учитывать. Однако при частотах тока, превышающих несколько килогерц, начинает проявляться скин-эффект, который вытесняет ток к поверхности проводника. Если частота такова, что глубина проникновения тока становится меньше толщины слоя олова, то ток будет течь преимущественно по олову, а не по меди, и потери возрастут. Это крайний случай, который практически не встречается на промышленной частоте пятьдесят герц, но может быть актуален для преобразователей частоты или систем с высокими гармониками. Для таких применений предпочтительнее шины с минимально необходимой толщиной олова, чтобы не создавать избыточного поверхностного сопротивления.
Отдельная тема – это поведение луженых шин при коротких замыканиях. В этом режиме токи возрастают на порядки, и шина нагревается за доли секунды до температур, близких к температуре плавления олова (двести тридцать два градуса цельсия). Если слой олова тонкий, он может расплавиться и частично вытечь из контактной зоны, обнажая медь, которая, в свою очередь, не успевает окислиться за столь короткое время, и контакт сохраняется. Если же слой олова толстый, расплавленное олово может создать дополнительное гидравлическое давление, которое выдавит часть мягкого металла из-под болтового соединения, и после остывания сопротивление контакта может увеличиться из-за уменьшения фактической площади. Таким образом, для систем с высокими токами короткого замыкания умеренная толщина олова (пять-восемь микрон) может оказаться предпочтительнее, чем чрезмерно толстое покрытие.
Однако для систем постоянного тока и для заземления, где токи короткого замыкания имеют большие постоянные времени, термический удар менее критичен, а вот коррозионная стойкость выходит на первый план. В этих условиях толстый слой олова дает явное преимущество, поскольку заземляющие шины часто работают в непосредственном контакте с грунтом или бетоном, которые содержат влагу и соли. Тонкое покрытие в таких условиях будет разрушено гальванической коррозией за несколько лет, тогда как шина с двадцатью микронами олова сохранит целостность на протяжении всего жизненного цикла установки.
Важно также учитывать технологические особенности монтажа. При использовании болтовых соединений с контролируемым моментом затяжки толщина олова влияет на усилие затяжки. Тонкое покрытие позволяет получить более жесткое соединение с меньшей релаксацией, так как олово не выдавливается из зоны контакта. Толстое покрытие, напротив, требует большей начальной затяжки, так как часть усилия уходит на деформацию оловянной пленки. Если не компенсировать этот момент, соединение со временем ослабнет, и переходное сопротивление возрастет. Поэтому для шин с толстым слоем олова рекомендуется использовать пружинные шайбы или другие устройства, компенсирующие релаксацию.
При пайке луженых шин толщина покрытия влияет на качество шва. Для пайки припоем на основе олова необходима определенная толщина исходного покрытия, чтобы при расплавлении не обнажилась медь и не образовался тугоплавкий интерметаллид, который хрупок и плохо смачивается. Для ручной пайки в полевых условиях, как правило, достаточно толщины пять-восемь микрон. Для автоматической пайки волной припоя или в печи требуется более стабильное покрытие, предпочтительно от десяти микрон, чтобы компенсировать неравномерность нагрева и обеспечить надежное смачивание.
Еще один аспект, который часто упускают из виду, – это изменение толщины олова во времени. Олово, будучи более активным металлом, чем медь, может диффундировать в медный сердечник, особенно при повышенных температурах. Этот процесс приводит к постепенному истончению защитного слоя. Для шин, работающих при температуре семьдесят градусов цельсия, скорость диффузии такова, что за двадцать лет слой олова может уменьшиться на два-три микрона. Следовательно, шина с начальной толщиной в пять микрон через двадцать лет может иметь всего два-три микрона олова на поверхности, что уже близко к критическому значению для коррозионной защиты. Поэтому для долгосрочных проектов закладывать следует изначально большую толщину – не менее десяти микрон, чтобы обеспечить запас на диффузию и на естественный износ.
При сравнении стоимости различных классов покрытий картина неоднозначна. Стоимость олова как металла значительно выше стоимости меди, но объем олова в покрытии даже при тридцати микронах составляет малую долю от общего веса шины. Основная разница в цене определяется не столько расходом материала, сколько технологической сложностью и временем нанесения. Гальваническое лужение с толщиной до десяти микрон – стандартная операция на большинстве производств. Увеличение толщины до пятнадцати микрон требует почти вдвое большего времени выдержки в ванне и более тщательного контроля, что повышает стоимость изделия на 20-30 процентов. Для двадцати микрон и выше ценник может вырасти в полтора-два раза из-за необходимости использования специальных электролитов и режимов с высоким выходом по току, а также из-за роста брака. В итоге экономический расчет сводится к тому, оправдывает ли удорожание прирост надежности и срока службы.
На практике инженеры часто руководствуются отраслевыми стандартами и рекомендациями. Для обычных внутренних установок с контролируемой влажностью рекомендованная толщина олова обычно составляет от пяти до восьми микрон. Для наружных установок, установок в неотапливаемых помещениях или в условиях повышенной влажности – от десяти до пятнадцати микрон. Для агрессивных сред и химических производств – от двадцати микрон и выше. Однако эти рекомендации носят усредненный характер, и для точного выбора необходимо учитывать конкретные условия: наличие серы, хлоридов, аммиака в воздухе, частоту температурных циклов, наличие вибрации и механических нагрузок.
Важно также упомянуть о таком явлении, как образование дендритов или оловянных усов. Это тонкие нитевидные кристаллы олова, которые могут вырастать из поверхности покрытия и вызывать короткие замыкания между соседними токоведущими частями, особенно в высоковольтных цепях с малыми зазорами. Вероятность и скорость роста усов зависят от внутренних напряжений в слое олова. Более толстые покрытия обычно имеют более высокие внутренние напряжения и, следовательно, более склонны к образованию усов. Для решения этой проблемы некоторые производители используют сплав олова с небольшими добавками висмута или меди, которые подавляют рост усов. При выборе шин для высоконадежных систем, особенно космического или военного назначения, этот фактор может быть определяющим, и тогда предпочтение отдают не максимальной толщине, а специальным антидендритным покрытиям с толщиной пять-восемь микрон.
В процессе эксплуатации важно контролировать состояние луженой шины. Визуальными признаками деградации покрытия являются потемнение, матовость, появление пятен или белого налета. Для тонких покрытий эти признаки появляются быстрее. Для толстых покрытий внешний вид может оставаться отличным многие годы, но это не гарантирует отсутствия коррозии под слоем олова, если были дефекты нанесения. Поэтому при приемке шин необходимо требовать сертификаты, подтверждающие толщину покрытия, и при возможности проводить входной контроль с помощью толщиномеров или микроскопии шлифов.
Сравнивая различные классы, нельзя не затронуть вопрос паяемости в зависимости от толщины. Тонкое покрытие в два-три микрона плохо паяется, так как при флюсовании и нагреве оно быстро расходуется на образование интерметаллида с припоем, и медь оголяется, что ухудшает смачиваемость. Среднее покрытие в пять-восемь микрон оптимально для пайки – оно обеспечивает достаточно олова для реакции с припоем, но не слишком много, чтобы шов был хрупким. Толстое покрытие свыше пятнадцати микрон может при пайке дать избыток расплавленного олова, который вытечет из зоны соединения, и после остывания на поверхности останутся острые заусенцы и наплывы, которые могут стать причиной электрического пробоя на соседние элементы. Поэтому для технологичных производств, использующих пайку, предпочтительна средняя толщина.
Теперь рассмотрим вопрос алюминиевых луженых шин в контексте толщины слоя. Хотя они встречаются реже, но в некоторых проектах их используют для удешевления. Алюминий еще более активно окисляется, чем медь, и требует более толстого слоя олова для надежной защиты. Для алюминиевых шин минимальная рекомендуемая толщина олова обычно составляет не менее десяти микрон, а для агрессивных сред – двадцать микрон. Это связано с тем, что оксид алюминия трудно удалить полностью, и олово должно иметь запас прочности, чтобы компенсировать возможные микроскопические дефекты очистки. Кроме того, различие коэффициентов теплового расширения алюминия и олова больше, чем у меди и олова, что может приводить к микротрещинам при циклических нагревах, поэтому толстый слой здесь играет роль буфера.
С точки зрения токовой нагрузки толстый слой олова создает дополнительный тепловой барьер. Теплопроводность олова ниже, чем у меди, поэтому при прочих равных условиях шина с толстым покрытием будет иметь несколько более высокую температуру в стационарном режиме из-за худшей теплоотдачи через поверхность. Это особенно заметно при высоких плотностях тока. Однако разница составляет доли градуса и не критична для большинства применений. Более важным является то, что при протекании токов короткого замыкания оловянное покрытие может расплавиться, и тогда его теплопроводность резко изменится, но этот переходный процесс слишком быстр, чтобы успеть повлиять на медный сердечник.
В заключительной части анализа важно подчеркнуть, что не существует универсальной толщины олова, которая подходила бы для всех проектов. Каждое решение должно приниматься на основе комплексного анализа условий работы, требуемого срока службы, допустимого бюджета и технологических возможностей монтажа. Для типовых распределительных устройств в сухих отапливаемых помещениях разумно использовать шины со слоем олова от пяти до восьми микрон – это обеспечивает баланс цены и качества. Для шкафов управления, расположенных вблизи водоемов или в неотапливаемых боксах, лучше выбирать покрытие от десяти микрон. Для объектов энергетики, гидроэлектростанций или нефтегазового сектора, где отказ недопустим, предпочтение следует отдавать шинам с толщиной от пятнадцати микрон, но с обязательным контролем качества нанесения и проверкой на наличие дефектов.
Исследуя вопрос диффузии олова в медь, стоит отметить, что она ускоряется при температурах выше 100 градусов цельсия, что может наблюдаться в мощных силовых установках. Для таких режимов необходимо либо выбирать покрытие с добавками, ингибирующими диффузию (например, никелевый подслой), либо закладывать начальную толщину олова с запасом на этот процесс. Например, если расчетный срок службы составляет 30 лет, а рабочая температура около 90 градусов, то начальная толщина 15 микрон через 30 лет может уменьшиться до 10 микрон, что все еще находится в допустимой зоне для большинства применений. Шина с начальной толщиной 8 микрон к тому времени может иметь лишь 3-4 микрона, что уже критично.
Еще один аспект, который нельзя игнорировать, – это совместная работа луженых шин с неизолированными медными или алюминиевыми шинами в одном распределительном устройстве. Различие в материале контактных поверхностей создает гальваническую пару, и при наличии влаги начинается ускоренная коррозия менее благородного металла. Если олово контактирует с медью, то коррозионный процесс протекает медленно, так как их электрохимические потенциалы близки. Если же олово контактирует с алюминием, коррозия алюминия может быть очень интенсивной. В таких случаях толщина олова должна быть максимальной, чтобы обеспечить физический барьер между металлами, но даже это не всегда спасает, и лучше избегать прямого контакта разнородных материалов.
Интересно, что на механическую прочность шины толщина олова влияет слабо, так как олово мягче меди, и даже толстый слой не увеличивает жесткость конструкции. Зато эстетический аспект – внешний вид шины – сильно зависит от толщины: тонкое покрытие дает матовый, тусклый оттенок, среднее – блестящий, характерный для свеженанесенного олова, а слишком толстое может иметь неровности и кристаллический налет, что ухудшает внешний вид, хотя и не влияет на свойства.
Подводя итог, можно сформулировать ряд практических рекомендаций. Во-первых, всегда требуйте от поставщика документального подтверждения толщины олова, предпочтительно с указанием метода измерения и статистических данных по равномерности. Во-вторых, для ответственных проектов не экономьте на толщине – разумный запас в 3-5 микрон сверх минимальной рекомендованной для ваших условий обойдется недорого, но значительно повысит надежность. В-третьих, учитывайте технологию монтажа: для пайки предпочтительнее средняя толщина 5-10 микрон, для болтовых соединений с высокой затяжкой – более тонкая, чтобы избежать выдавливания олова, а для сварных соединений толщина вообще не играет роли, так как олово в зоне сварки выгорает. В-четвертых, для наружных установок или агрессивных сред выбирайте шины с толстым слоем от 15 микрон и выше, при этом проверяйте наличие защиты от оловянной чумы и дендритов. В-пятых, помните, что контроль толщины должен быть выборочным, но регулярным, особенно при крупных поставках, чтобы вовремя выявить несоответствия.
Таким образом, сравнение луженых шин разных классов по толщине слоя олова – это не просто академическое упражнение, а насущная практическая задача. От ее правильного решения зависит, прослужит ли ваше оборудование гарантированный срок или потребует внепланового ремонта, что всегда обходится значительно дороже, чем грамотно выбранный материал на этапе проектирования. Оловянное покрытие – это та деталь, где кажущаяся мелочь определяет судьбу всей системы. И выбор правильной толщины – это выбор в пользу надежности, безопасности и экономической эффективности на десятилетия вперед. Помните, что в электротехнике нет мелочей, и каждый микрон олова может оказаться решающим в критический момент.
