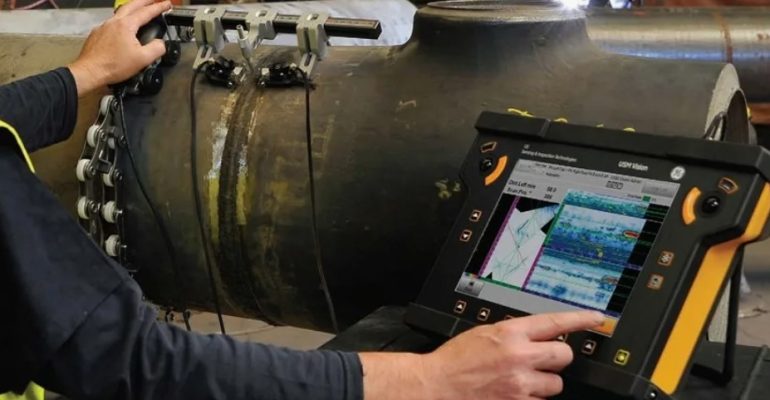

Когда сварной шов выглядит безупречно снаружи, это ещё не значит, что внутри всё в порядке. Поры, шлаковые включения, непровары — большинство опасных несплошностей скрыты в глубине металла и недоступны для визуального осмотра. Именно для таких случаев существует радиографический контроль — технология, позволяющая буквально заглянуть внутрь сварного соединения.
Как это работает
В основе метода лежит способность рентгеновского и гамма-излучения проникать сквозь металл. Интенсивность излучения, прошедшего через материал, зависит от его плотности: там, где есть пора, трещина или включение, металл менее однороден — и излучение проходит иначе. Эта разница фиксируется на специальной плёнке или цифровом детекторе, расположенном с обратной стороны объекта.
В результате получается радиографический снимок — изображение, на котором несплошности видны как тёмные пятна или полосы на фоне более светлого металла. Специалист-дефектоскопист расшифровывает снимок и составляет заключение.
Чем рентген отличается от гамма-графии
Радиографический контроль реализуется двумя способами в зависимости от источника излучения.
Рентгеновский контроль использует аппараты с рентгеновскими трубками. Он даёт чёткое, контрастное изображение и хорошо подходит для проверок в стационарных условиях. Метод позволяет регулировать энергию излучения под конкретную толщину металла, что повышает точность.
Гамма-графия использует радиоактивные изотопы — иридий-192, селен-75, кобальт-60. Источник компактен и не требует электропитания, поэтому гамма-графия незаменима в полевых условиях: при контроле трубопроводов, резервуаров, монтажных сварных швов на высоте или в труднодоступных местах. Платой за мобильность является более жёсткий регламент радиационной безопасности.
Что выявляет радиографический контроль
Технология особенно эффективна для обнаружения объёмных несплошностей внутри сварного шва:
- поры и скопления пор
- шлаковые и вольфрамовые включения
- непровары и несплавления
- прожоги и усадочные раковины
- внутренние трещины при достаточном их раскрытии
При этом тонкие плоские трещины, ориентированные вдоль луча излучения, метод может не выявить — в таких случаях его дополняют ультразвуковым контролем. Комбинация двух технологий закрывает практически весь спектр возможных дефектов.
Где применяется
Радиография регламентирована нормативной документацией и обязательна при строительстве и эксплуатации объектов повышенной опасности. Её применяют при монтаже технологических трубопроводов, изготовлении сосудов давления, строительстве нефтегазовых объектов, контроле несущих металлоконструкций.
Метод проводится в соответствии с ГОСТ 7512-82 и отраслевыми регламентами. Результат — радиографический снимок — является документальным свидетельством качества сварного соединения и хранится в техническом деле объекта.
Радиационная безопасность
Работа с источниками излучения требует строгого соблюдения норм радиационной защиты. Исследование проводится в специально отведённых зонах или в нерабочее время, когда доступ персонала к объекту ограничен. Специалисты оснащены индивидуальными дозиметрами, а организация, проводящая радиографию, обязана иметь соответствующие лицензии и разрешения.
Это накладывает определённые организационные ограничения, но не снижает ценности метода: там, где нужна документальная фиксация качества шва, альтернатив радиографии немного.
Радиографический контроль — один из немногих методов неразрушающего контроля, дающих наглядный и архивируемый результат. Снимок не интерпретируется по-разному разными специалистами: дефект либо есть на плёнке, либо его нет. Именно эта объективность делает метод стандартом приёмочного контроля сварных соединений на ответственных объектах.
