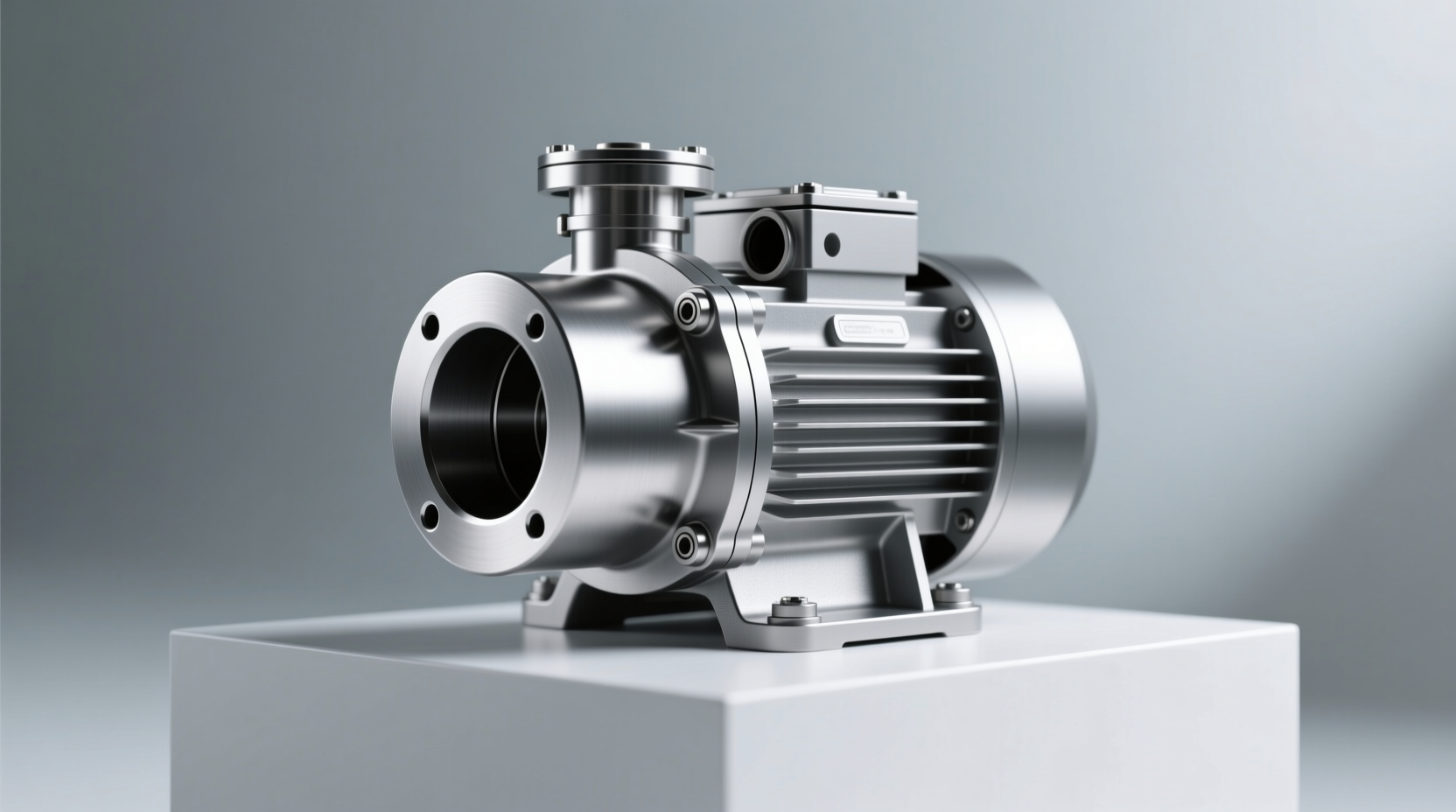

Система рециркуляции горячей воды с использованием циркуляционного насоса для воды — это современное решение, которое обеспечивает мгновенную подачу горячей воды и значительную экономию ресурсов. Рассмотрим, как работает эта система и какие финансовые преимущества она предоставляет.
Принцип работы системы рециркуляции ГВС
Основные компоненты системы
- Циркуляционный насос — создает постоянное движение воды в контуре
- Дополнительная трубная разводка — замкнутый контур горячей воды
- Термостат или таймер — управление работой насоса
- Обратный клапан — предотвращает обратный ток воды
- Теплоизоляция труб — снижает теплопотери в системе
Схема работы системы
- Насос постоянно или периодически прокачивает воду по замкнутому контуру
- Охлажденная вода из обратной линии возвращается в водонагреватель
- Подогретая вода поступает к точкам потребления
- Термостат отключает насос при достижении заданной температуры
- Система поддерживает постоянную температуру во всех точках разбора
Режимы работы насоса
| Режим работы | Принцип действия | Энергопотребление | Рекомендации по применению |
| Постоянный | Насос работает непрерывно | Высокое | Для объектов с постоянным потреблением |
| По таймеру | Включение по расписанию | Среднее | Для жилых домов с сменным графиком |
| По термостату | Включение при охлаждении воды | Низкое | Наиболее экономичный вариант |
| Ручное управление | Включение по необходимости | Минимальное | Для эпизодического использования |
Технические особенности насосов для ГВС
Конструктивные отличия
- Материалы корпуса — нержавеющая сталь, бронза, латунь
- Температурный режим — работа до +65°C
- Уплотнения — графитовые, керамические, устойчивые к горячей воде
- Защита от сухого хода — автоматическое отключение
- Шумоподавление — виброизолирующие элементы
Требования к установке
| Параметр | Требование | Обоснование |
| Место установки | На обратной линии ГВС | Прокачка охлажденной воды |
| Ориентация | Горизонтальное положение вала | Обеспечение смазки подшипников |
| Обводная линия | Обязательна в многоквартирных домах | Исключение влияния на соседей |
| Теплоизоляция | Все трубы контура | Снижение теплопотерь |
Экономическая выгода от установки системы
Прямая экономия воды
| Параметр | Без рециркуляции | С рециркуляцией | Экономия |
| Время ожидания горячей воды | 30-90 секунд | 2-5 секунд | 85-95% |
| Слив холодной воды в ожидании | 3-8 литров/включение | 0,5-1 литр/включение | 80-90% |
| Годовой расход воды на ожидание | 10-25 м³ | 1-3 м³ | 15-22 м³ |
| Стоимостная экономия воды | 500-1500 руб/мес | 50-150 руб/мес | 450-1350 руб/мес |
Энергетическая эффективность
- Снижение теплопотерь
- Теплоизоляция труб уменьшает потери на 70-80%
- Сокращение времени работы водонагревателя
- Оптимизация режима подогрева
- Экономия электроэнергии
| Тип водонагревателя | Экономия энергии | Механизм экономии |
| Электрический бойлер | 15-25% | Сокращение циклов включения/выключения |
| Газовая колонка | 10-20% | Меньше запусков и отключений |
| Косвенный нагрев | 5-15% | Стабильная температура теплоносителя |
Расчет окупаемости системы
Стоимость оборудования и монтажа
| Компонент | Стоимость, руб | Срок службы |
| Циркуляционный насос | 5 000-15 000 | 7-10 лет |
| Трубы и фитинги | 8 000-20 000 | 25-30 лет |
| Теплоизоляция | 3 000-8 000 | 15-20 лет |
| Монтажные работы | 10 000-25 000 | — |
| Итого | 26 000-68 000 | — |
Экономический расчет для семьи из 4 человек
- Исходные данные
- Среднее потребление горячей воды: 200 л/сутки
- Стоимость холодной воды: 40 руб/м³
- Стоимость подогрева 1 м³: 200 руб
- Количество включений в день: 15-20 раз
- Годовая экономия
| Статья экономии | Сумма, руб/год |
| Экономия воды | 7 000-10 000 |
| Экономия на подогреве | 3 000-5 000 |
| Экономия электроэнергии | 1 500-3 000 |
| Общая экономия | 11 500-18 000 |
- Срок окупаемости
- Минимальные вложения: 26 000 руб → окупаемость 1,5-2 года
- Средние вложения: 45 000 руб → окупаемость 2,5-3 года
- Максимальные вложения: 68 000 руб → окупаемость 3,5-4 года
Дополнительные преимущества
Повышение комфорта
- Мгновенная подача горячей воды в любое время суток
- Стабильная температура воды во всех точках разбора
- Отсутствие необходимости слива холодной воды
- Комфорт для детей и пожилых людей
Экологический эффект
| Экологический аспект | Эффект |
| Экономия воды | 15-25 м³/год на семью |
| Снижение энергопотребления | 300-500 кВт·ч/год |
| Сокращение выбросов CO2 | 150-250 кг/год |
| Снижение нагрузки на очистные сооружения | Уменьшение объема сточных вод |
Рекомендации по выбору и эксплуатации
Правильный выбор и грамотная эксплуатация циркуляционного насоса определяют его эффективность, долговечность и экономичность. Рассмотрим ключевые аспекты, которые необходимо учитывать.
Критерии выбора циркуляционного насоса
Технические параметры
| Параметр | Рекомендации по выбору | Расчетные формулы | Типичные значения |
| Производительность (Q) | Q = 0.86 × P / ΔT, где P — тепловая мощность, кВт; ΔT — перепад температур | Для дома 100м²: Q = 0.86 × 10 / 20 = 0.43 м³/час | 0.5-2.5 м³/час для частных домов |
| Напор (H) | H = 1.3 × (R × L + Z), где R — сопротивление трубы, L — длина, Z — местные сопротивления | Для системы 100м: H = 1.3 × (0.015 × 100 + 3) = 5.85 м | 4-8 м для стандартных систем |
| Мощность двигателя | Зависит от производительности и напора | P = (Q × H × ρ × g) / (3600 × η) | 40-100 Вт для бытовых насосов |
| Присоединительный размер | Должен соответствовать диаметру труб системы | Измерение внешнего диаметра трубы | G1, G1¼, G1½, DN25, DN32 |
Конструктивные особенности
- Тип ротора
| Тип | Преимущества | Недостатки | Область применения |
| С мокрым ротором | Тихая работа, не требует обслуживания, долгий срок службы | Низкий КПД, чувствительность к качеству воды | Квартиры, частные дома |

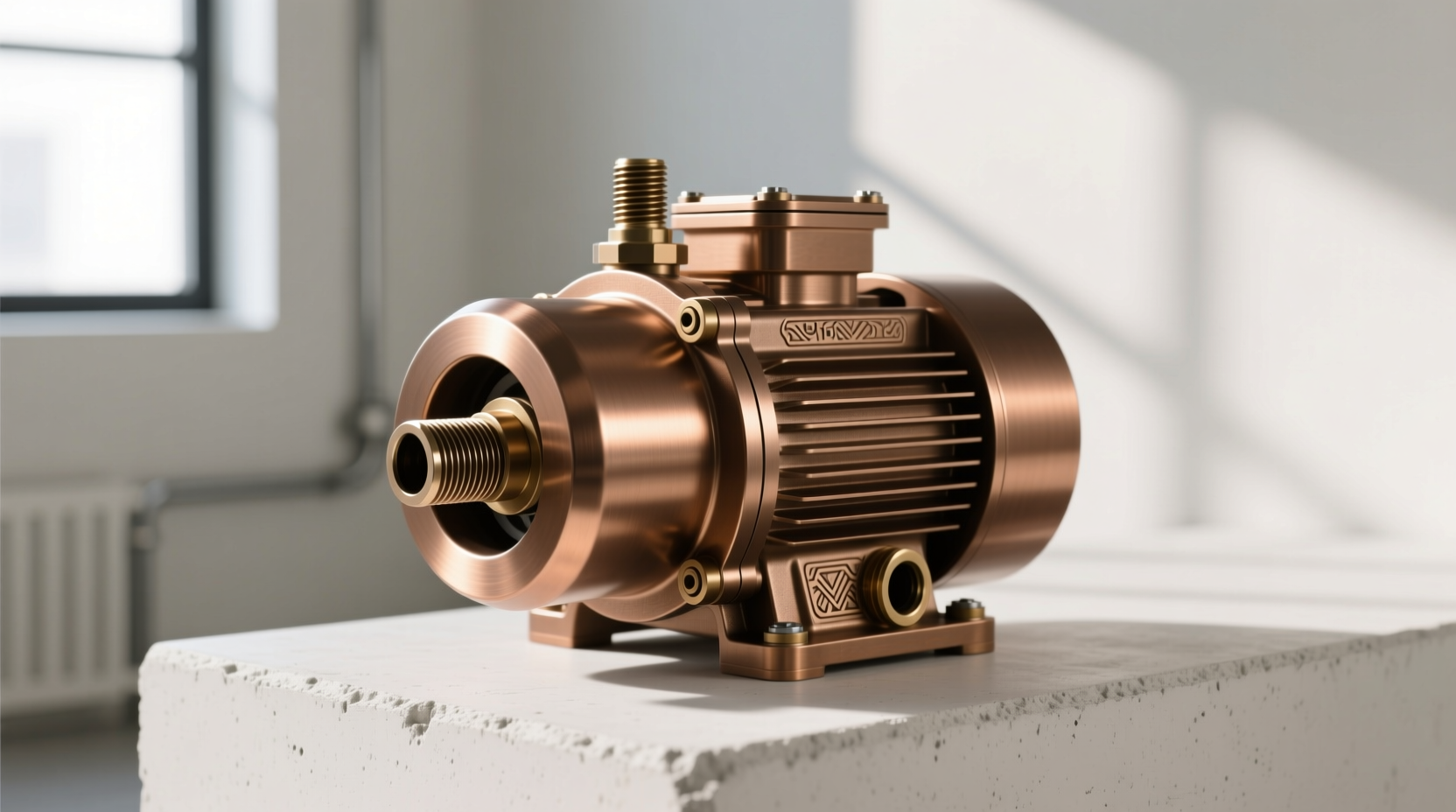

| С сухим ротором | Высокий КПД, нечувствителен к качеству воды | Шумная работа, требует обслуживания уплотнений | Промышленные объекты, большие здания |
- Материалы исполнения
- Корпус: нержавеющая сталь AISI 304/316, чугун, бронза
- Ротор: нержавеющая сталь, керамика
- Рабочее колесо: технополимер, латунь
- Уплотнения: графит-керамика, карбид кремния
Класс энергоэффективности
| Класс IE | КПД, % | Экономия электроэнергии | Рекомендации |
| IE3 | 85-90 | Базовая эффективность | Минимально допустимый стандарт |
| IE4 | 90-94 | На 15-20% выше IE3 | Рекомендуется для постоянной работы |
| IE5 | 94-97 | На 30-40% выше IE3 | Оптимален для систем с переменной нагрузкой |
Рекомендации по монтажу
Подготовительные работы
- Анализ системы
- Расчет гидравлического сопротивления
- Определение рабочей точки насоса
- Проверка соответствия параметров
- Подготовка места установки
| Требование | Значение | Обоснование |
| Свободное пространство вокруг | Не менее 50 см | Для обслуживания и ремонта |
| Температура окружающей среды | +2°C до +40°C | Обеспечение нормальной работы |
| Влажность воздуха | Не более 80% | Защита от коррозии |
Процесс монтажа
- Выбор места установки
- На обратной линии перед котлом
- Горизонтальное положение вала
- Стрелка на корпусе по направлению потока
- Обвязка насоса
- Шаровые краны с обеих сторон
- Фильтр грубой очистки перед насосом
- Обратный клапан при необходимости
- Автоматический воздухоотводчик
- Электрическое подключение
| Параметр | Требование | Проверка |
| Напряжение | 220В ±10% | Соответствие паспортным данным |
| Защита | Автомат 6-10А, УЗО 30мА | Наличие защиты от КЗ и утечек |
| Заземление | Обязательно | Сопротивление не более 4 Ом |
Эксплуатация и обслуживание
Ежедневный контроль
- Визуальный осмотр
- Отсутствие подтеканий
- Работа без вибрации
- Нормальный уровень шума
- Контроль параметров
| Параметр | Нормальное значение | Метод контроля |
| Температура корпуса | Не более +70°C | Термометр, тепловизор |
| Уровень шума | Не более 45 дБ | Субъективная оценка, шумомер |
| Потребляемый ток | Соответствует паспорту | Токовые клещи |
Регламентное обслуживание
- Ежеквартальное обслуживание
- Очистка фильтра-грязевика
- Проверка заземления
- Контроль давления в системе
- Ежегодное обслуживание
| Работа | Периодичность | Инструменты |
| Чистка крыльчатки | 1 раз в год | Щетка, промывочная жидкость |
| Проверка уплотнений | 1 раз в год | Визуальный осмотр |
| Измерение сопротивления изоляции | 1 раз в 2 года | Мегомметр 500В |
Типовые проблемы и решения
| Проблема | Возможные причины | Способы решения | Меры профилактики |
| Повышенный шум | Воздух в системе, кавитация, износ подшипников | Удаление воздуха, проверка давления, замена подшипников | Регулярное удаление воздуха, поддержание давления |
| Снижение производительности | Загрязнение крыльчатки, износ деталей | Чистка крыльчатки, замена изношенных деталей | Установка фильтра, использование чистого теплоносителя |
| Течь уплотнения | Износ уплотнений, неправильный монтаж | Замена уплотнений, правильная установка | Периодическая проверка, использование качественных уплотнений |
| Перегрев двигателя | Препятствие вращению, высокое напряжение | Очистка, проверка напряжения | Регулярная чистка, стабилизатор напряжения |
Сезонная эксплуатация
- Летний период
- Отключение насоса при неработающей системе
- Консервация или работа в режиме циркуляции ГВС
- Профилактический осмотр и обслуживание
- Зимний период
- Проверка защиты от замерзания
- Контроль температуры в помещении установки
- Настройка на зимний режим работы
- Период простоя
| Длительность простоя | Мероприятия | Периодичность проверок |
| До 1 месяца | Отключение от сети | Не требуется |
| 1-6 месяцев | Слив воды, консервация | 1 раз в месяц |
| Более 6 месяцев | Демонтаж и хранение в сухом месте | 1 раз в 3 месяца |
Рекомендации по выбору производителя
- Проверенные бренды
- Grundfos — высокая надежность, инновационные технологии
- Wilo — оптимальное соотношение цена/качество
- DAB — итальянское качество, хорошая доступность запчастей
- Lowara — надежность, простота обслуживания
- Критерии выбора производителя
| Критерий | Важность | Рекомендации |
| Наличие сервисных центров | Высокая | Выбирать бренды с развитой сервисной сетью |
| Срок гарантии | Высокая | Минимум 2 года, оптимально 3-5 лет |
| Наличие запчастей | Высокая | Проверить доступность расходных материалов |
| Отзывы пользователей | Средняя | Изучить реальный опыт эксплуатации |
Установка циркуляционного насоса в систему горячего водоснабжения — это разумная инвестиция, которая окупается за 2-4 года и продолжает приносить экономию на протяжении всего срока службы. Помимо финансовой выгоды, система обеспечивает необходимый уровень комфорта и приводит к сохранению природных ресурсов. Современные технологии делают такое решение доступным и эффективным для большинства объектов.
