Определение фазного и нулевого проводников, а также проверка чередования фаз — это базовые операции, без которых невозможен безопасный монтаж и эксплуатация электроустановок. Ошибки на этом этапе могут привести к выходу оборудования из строя, короткому замыканию и поражению персонала электрическим током. Для обеспечения надежности систем и закупки качественных приборов автоматики и сигнализации специалисты обращаются на ресурс https://sintez-electro.com/, где представлены комплексные решения.
В статье расскажем об основных методах идентификации фаз, которые различаются по сложности и используемым инструментам.
Однополюсный индикатор напряжения (индикаторная отвертка)
Это распространенный «бытовой» метод. Индикаторная отвертка работает по принципу протекания емкостного тока через тело оператора на землю.
Процесс: жало индикатора прикладывается к проводнику, а палец — к металлическому контакту на рукоятке прибора. Свечение лампы сигнализирует о наличии фазы.
Ограничение: метод не позволяет отличить фазы друг от друга в трехфазной сети и может давать ложноположительный результат из-за наводок в длинных кабельных линиях.

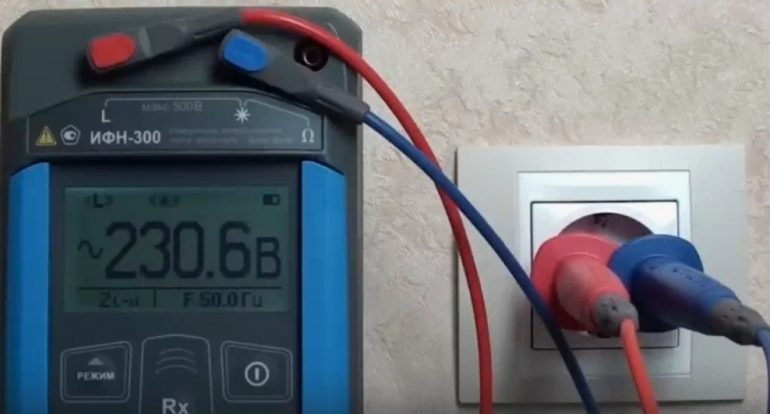

Применение мультиметра
Проверка с помощью мультиметра показывает более точную картину. Для этого прибор переводится в режим измерения переменного напряжения (АС) с порогом выше 400 В.
Фаза-Ноль: измерение между фазой и нейтралью покажет стандартные 220–230 В.
Фаза-Земля: при исправном заземлении результат будет аналогичным.
Межфазное напряжение: при измерении между двумя разными фазами прибор покажет 380–400 В. Если значение близко к нулю, значит, оба проводника подключены к одной и той же фазе.
Профессиональный индикатор фазы и чередования
В промышленных сетях важно знать не только наличие потенциала, но и порядок следования фаз (L1, L2, L3). Это необходимо для правильного направления вращения электродвигателей. В таких случаях используется специальный индикатор фазы, который позволяет определить порядок чередования и наличие обрыва одной из фаз.
Такие приборы, как ПС-3, незаменимы при пусконаладочных работах, так как они исключают риск «человеческого фактора» и защищают оборудование от обратного вращения или работы в неполнофазном режиме.
Любые манипуляции должны проводиться с соблюдением правил охраны труда. Использование СИЗ, проверка исправности прибора на заведомо рабочем источнике напряжения и соблюдение категории электробезопасности прибора — обязательные условия работы эксперта.
Выбор же метода зависит от конкретной задачи: от простой проверки розетки до ввода в эксплуатацию сложного распределительного узла. Использование сертифицированного оборудования — залог долговечности вашей электросети.
