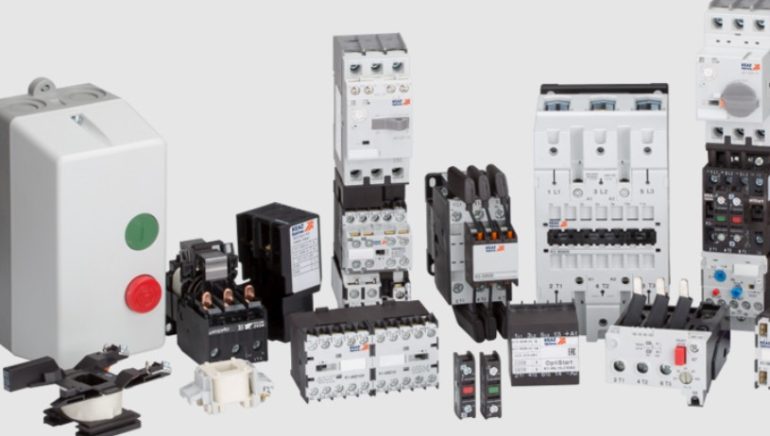

Аппаратура защиты

Аппаратура защиты генераторов, кабельных линий и потребителей электроэнергии от коротких замыканий, перегрузок и других отклонений в работе СЭЭС делится на три типа.

• 1. Плавкие предохранители.
• 2. Автоматические выключатели.
• 3. Реле защиты.

Плавкие предохранители

Это аппараты максимальной защиты, плавкая вставка которых включается последовательно в защищаемую цепь и разрывает ее под действием тока перегрузки или короткого замыкания.

По устройству предохранители подразделяют на трубочные и пробочные. В зависимости от способа гашения дуги различают предохранители с наполнителем (обычно чистый кварцевый песок) и без наполнителя. Основной частью предохранителя является плавкая вставка. В судовых предохранителях она изготавливается обычно из цинка.

Плавкий предохранитель имеет существенный недостаток: при перегорании плавкой вставки в одной фазе асинхронный двигатель может продолжать работать на оставшихся двух фазах, и его обмотка может перегореть. Эта опасность особенно велика, если двигатель работал под нагрузкой, а не на холостом ходу.

Номинальный ток плавкой вставки выбирают в зависимости от номинального тока потребителя с учетом пускового режима работы.

Автоматические выключатели (АВ)

Автоматическим выключателем (рис. 7.35) называется электрический аппарат, посредством которого осуществляется коммутация электрических цепей и их защита при аварийных ситуациях.

Рис. 7.35. Устройство автоматического выключателя

АВ состоит из следующих основных элементов: контактной системы, дугогасящего устройства, механизма свободного расцепления и автоматического отключающего устройства (расцепителя).

Расцепители бывают максимальные токовые, тепловые, минимальные и независимые.

Максимальные расцепители реагируют на ток, проходящий через главные контакты выключателя, и срабатывают при токах короткого замыкания. Максимальные расцепители с замедлителем могут быть настроены также и на токи перегрузки.

Минимальные расцепители реагируют на снижение напряжения, а независимые применяют для дистанционного отключения автоматического выключателя.

Тепловые расцепители используются для защиты от перегрузок.

Автоматические выключатели могут быть настроены на ту или иную величину срабатывания, которая называется уставкой: по току перегрузки, по току короткого замыкания, по времени срабатывания.

Номинальный ток теплового или максимального расцепителя с замедлителем является важнейшей характеристикой автоматического выключателя, которая определяет выбор выключателя для нормального режима работы. Он обычно равен или немного превышает номинальный ток защищаемой цепи.

Ток короткого замыкания, который иногда называют током отсечки, в несколько раз превышает номинальный ток нормального режима работы.

Реле защиты

Кроме автоматических выключателей и предохранителей, защиту электрических сетей от ненормальных режимов работы могут осуществлять специальные реле защиты.

Тепловые реле применяют для защиты двигателей постоянного и переменного тока от перегрузок. Принцип действия теплового реле основан на нагревании и изгибании биметаллической пластинки, которая размыкает контакты цепи питания катушки контактора или электромагнитного расцепителя автоматического выключателя.

На судах обычно применяют тепловые реле типа ТРТ с регулируемой уставкой по току в пределах (0,85—1,15) / , где / — номинальный ток теплового реле.

Реле обратной мощности применяют в установках переменного тока при параллельной работе синхронных генераторов для предотвращения перехода их в двигательный режим.
