Проверка на автоматическое отключение линий

Петлёй «ФАЗА-НУЛЬ» принято называть цепь, состоящую из фазы трансформатора и проводников — нулевого и фазного.
По измеренному полному сопротивлению петли «ФАЗА-НУЛЬ» производится расчет тока однофазного короткого замыкания. Основной целью является проверка временных параметров срабатывания аппаратов защиты от cверхтоков при замыкании фазы на корпус. Данная проверка так же подверждает непрерывность PE цепи. Время срабатывания аппаратов защиты должно удовлетворять требованиям п.1.7.79 ПУЭ.
Надёжность срабатывания защиты от сверхтоков является одним из основных требований как при проектировании, так и при монтаже и требует расчетной и натурной проверки.

Поскольку речь идёт о замыкании на корпус, то под нулевым проводником мы понимаем совокупность защитных (PE) и защитно-рабочих (PEN) проводников от "корпуса" до трансформатора. Таким образом, проверка петли "ФАЗА-НУЛЬ" позволяет оценить и качество защитной цепи.

ИЗМЕРЕНИЯ

Существует несколько методик измерения сопротивления петли «ФАЗА-НУЛЬ» и токов короткого замыкания, как с отключением напряжения линии, так и без.
В настоящее время в основном применяются современные микропроцессорные измерительные приборы, реализующие методику измерения полного сопротивления петли «ФАЗА-НУЛЬ» без отключения напряжения, и автоматического расчета тока короткого замыкания на основании значения сопротивления петли. Применение данных приборов упрощает процесс испытаний. Кроме того, испытания оказываются более щадящими по отношению к испытываемым линиям и аппаратам защиты. Некоторые из этих приборов позволяют проводить измерения без искючения из испытываемой линии УЗО и не вызывают их срабатывания, что представляется достаточно важным и удобным, поскольку измерения проводятся между фазным проводником и нулевым защитным проводником. Измерения проводятся на концах проводников, защищаемых аппаратами защиты от сверхтока.

Результаты измерений оформляются протоколом установленного образца.

Перед проведением измерений петли «ФАЗА-НУЛЬ» рекомендуется провести измерение сопротивлений защитных проводников, проверку их непрерывности (проверка металлосвязи, проверка заземления).

УСТРАНЕНИЕ ДЕФЕКТОВ

Если при проведении измерений петли «ФАЗА-НУЛЬ» в действующей электроустановке получены неудовлетворительные результаты, то требуется срочное устранение дефекта. Как правило, бывает достаточно заменить аппарат защиты от сверхтоков на другой, с более подходящими характеристиками. Но иногда требуется замена существующего кабеля на кабель с другим сечением жил. Подобные случаи, как правило, сложнее с точки зрения монтажа.

РАСЧЁТ ПЕТЛИ «ФАЗА-НУЛЬ»

С целью своевременного согласования параметров кабельных линий и аппаратов защиты от сверхтоков необходимо производить расчёты петли «ФАЗА-НУЛЬ» на стадии проектных работ. Подобные расчеты удобно проводить в комплексе: мощность нагрузки; cos φ; длина кабельной линии; сечение жилы; вид монтажа; падение напряжения на линии; расчетное полное сопротивление петли; прогнозируемый ток короткого замыкания; номинальный ток аппарата защиты; характеристика аппарата защиты. Расчет петли «ФАЗА-НУЛЬ» является одним из наиболее сложных, поскольку требует принятия во внимание ряда трудно учитываемых параметров.

ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5., говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

Проверка на автоматическое отключение линий

B — от 3·In до 5·In
C — от 5·In до 10·In
D — от 10·In до 20·In (встречаются от 10·In до 50·In)
In – номинальный ток автоматического выключателя.

Рассмотрим каждый вид характеристики на примере модульного автоматического выключателя ВА47-29.

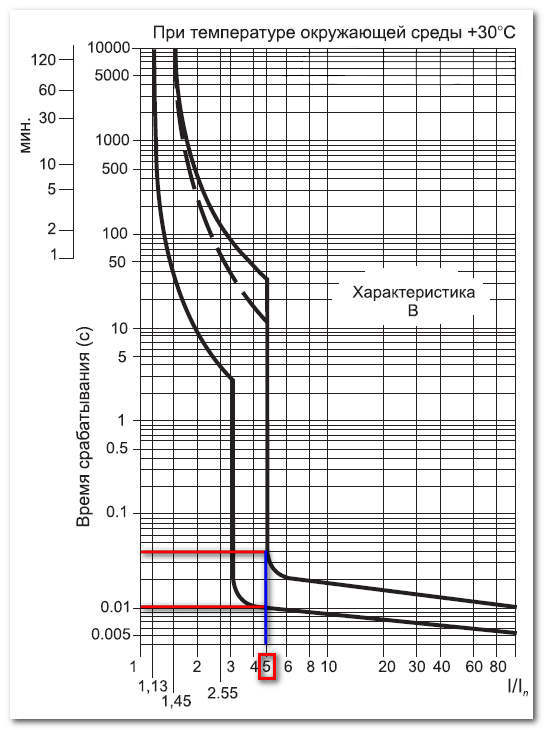

Время-токовая характеристика типа В

На графике (кривой) показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

График разделен двумя линиями, которые и определяют разброс времени срабатывания тепловой и электромагнитной защит автомата. Нижняя линия — это горячее состояние автомата (после срабатывания), а верхняя линия — это холодное состояние.

Проверка на автоматическое отключение линий

Характеристики практически всех автоматов изображаются при температуре +30°С.

На представленных время-токовых характеристиках (сокращенно, ВТХ) пунктирная линия — это верхняя граница (предел) для автоматов с номинальным током меньше 32 (А).

По графику видно:

1. Если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 35 секунд в холодном состоянии (для автоматов менее 32А) и до 80 секунд в холодном состоянии

2. Если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за 0,01 секунду в горячем состоянии или за 0,04 секунды в холодном.(для автоматов более 32А).

Автоматы с характеристикой В применяются в основном для защиты потребителей с преимущественно активной нагрузкой, например, электрические печи, электрические обогреватели, цепи освещения.

Правда, в магазинах их количество почему то всегда ограничено, т.к. распространенным видом является характеристика С. И кто так решил? Вполне целесообразно на автоматы групповых линий для освещения и розеток ставить именно тип В, а на вводной автомат — тип С. Так будет соблюдена селективность, и при коротком замыкании где нибудь в линии не будет отключаться вводной автомат и «гасить» всю квартиру.

Проверка на автоматическое отключение линийПроверка на автоматическое отключение линий

Время-токовая характеристика типа С

Проверка на автоматическое отключение линий

1. Если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 11 секунд в холодном состоянии (для автоматов менее 32А) и до 25 секунд в холодном состоянии (для автоматов более 32А) .

2. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за 0,01 секунду в горячем состоянии или за 0,03 секунды в холодном.

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Проверка на автоматическое отключение линийПроверка на автоматическое отключение линий

Время-токовая характеристика типа D

Проверка на автоматическое отключение линий

1. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 3 секунд в холодном состоянии (для автоматов менее 32А) и до 7 секунд в холодном состоянии (для автоматов более 32А).

2. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за 0,009 секунд в горячем состоянии или за 0,02 секунды в холодном.

Проверка на автоматическое отключение линийПроверка на автоматическое отключение линий

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Плавкие предохранители — это электрические аппараты, защищающие установки от перегрузок и токов короткого замыкания.
Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство, гасящее дугу, возникающую после плавления вставки.

К предохранителям предъявляются следующие требования:

  1. Времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта.
  2. При коротком замыкании предохранители должны работать селективно.
  3. Время срабатывания предохранителя при коротком замыкании должно быть минимально возможным, особенно при защите полупроводниковых приборов. Предохранители должны работать с токоограничением.
  4. Характеристики предохранителя должны быть стабильными. Разброс параметров из-за производственных отклонений не должен нарушать защитные свойства предохранителя.
  5. В связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность.
  6. Замена сгоревшего предохранителя или плавкой вставки не должна требовать много времени.

В промышленности наибольшее распространение получили предохранители типа и ПН-2.

ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЕЙ СЕРИИ ПН2

Проверка на автоматическое отключение линий

Проверка на автоматическое отключение линий

Проверка на автоматическое отключение линий

Устройство предохранителей ПН-2

Эти предохранители более совершенны, чем предохранители ПР-2. Корпус квадратного сечения №1 предохранителя типа ПН-2 изготавливается из прочного фарфора или стеатита. Внутри корпуса расположены ленточные плавкие вставки №2 и наполнитель — кварцевый песок №3. Плавкие вставки привариваются к диску №4, который крепится к пластинам №5, связанным с ножевыми контактами №9. Пластины №5 крепятся к корпусу винтами.

Проверка на автоматическое отключение линийВ качестве наполнителя в предохранителях ПН-2 используется кварцевый песок с содержанием SiO2 не менее 98 %, с зернами размером (0,2—0,4)10-3 м и влажностью не выше 3 %. Перед засыпкой песок тщательно просушивается при температуре 120—180 °С. Зерна кварцевого песка имеют высокую теплопроводность и хорошо развитую охлаждающую поверхность.

Плавкая вставка предохранителей ПН-2 выполняется из медной ленты толщиной 0,1— 0,2 мм. Для получения токоограничения вставка имеет суженные сечения №8. Плавкая вставка разделена на три параллельных ветви для более полного использования наполнителя. Применение тонкой ленты, эффективный теплоотвод от суженных участков позволяют выбрать небольшое минимальное сечение вставки для данного номинального тока, что обеспечивает высокую токоограничивающую способность. Соединение нескольких суженных участков по-следовательно способствует замедлению роста тока после плавления вставки, так как возрастает напряжение на дуге предохранителя. Для снижения температуры плавления на вставки наносятся оловянные полоски №7 (металлургический эффект).

Принцип действия предохранителя ПН-2

При коротком замыкании плавкая вставка предохранителя ПН-2 сгорает и дуга горит в канале, образованном зернами наполнителя. Из-за горения в узкой щели при токах выше 100 А дуга имеет возрастающую вольт-амперную характеристику. Градиент напряжения на дуге очень высок и достигает (2—6)104 В/м. Этим обеспечивается гашение дуги за несколько миллисекунд.

После срабатывания предохранителя плавкие вставки вместе с диском №4 заменяются, после чего патрон засыпается песком. Для герметизации патрона под пластины №5 кладется асбестовая прокладка №6 что предохраняет песок от увлажнения. При номинальном токе 40 А и ниже предохранитель имеет более простую конструкцию.

Технические характеристики предохранителей ПН-2

Предохранители ПН-2 выполняются на номинальный ток до 630 А. Предельный отключаемый ток короткого замыкания, который может отключаться предохранителем, достигает 50 кА (действующее значение тока металлического короткого замыкания сети, в которой устанавливается предохранитель).
Малые габариты, незначительная затрата дефицитных материалов, высокая токоограничивающая способность являются достоинствами плавкого предохранителя ПН-2.

Материал плавких вставок предохранителей

Плавкие вставки изготовляются из меди, цинка, свинца или серебра.
Проверка на автоматическое отключение линийПроверка на автоматическое отключение линийПроверка на автоматическое отключение линийПроверка на автоматическое отключение линий

В современных наиболее совершенных предохранителях отдают предпочтение медным вставкам с оловянным растворителем. Широко распространены также цинковые вставки.
Медные вставки для предохранителей наиболее удобны, просты и дешевы. Улучшение их характеристик достигается наплавлением оловянного шарика в определенном месте, примерно в середине вставки. Такие вставки применяются, например, в упомянутой серии насыпных предохранителей ПН2. Олово плавится при температуре 232°, значительно меньшей, чем температура плавления меди, и растворяет медь вставки в месте соприкосновения с нею. Появляющаяся при этом дуга уже расплавляет всю вставку и гасится. Цепь тока оказывается отключенной.
Таким образом, наплавление оловянного шарика приводит к следующему.
Во-первых, медные вставки начинают реагировать с выдержкой времени на столь малые перегрузки, на которые они при отсутствии растворителя вовсе не реагировали бы. Например, медная проволока диаметром 0,25 мм с .растворителем расплавилась при температуре 280° за 120 мин.

Во-вторых, при одной и той же достаточно большой температуре (т. е. при одинаковой нагрузке) вставки с растворителем реагируют много быстрее, чем вставки без растворителя.
Например, медная проволока диаметром 0,25 мм без растворителя при средней температуре 1 000° расплавилась за 120 мин, а такая же проволока, но с растворителем при средней температуре только 650°, расплавилась всего за 4 мин.

Применение оловянного растворителя позволяет иметь надежные и дешевые медные вставки, работающие при сравнительно низкой эксплуатационной температуре, имеющие относительно малый объем и вес металла (что благоприятствует коммутационной способности предохранителя) и в то же время обладающие большим быстродействием при больших перегрузках и реагирующие с выдержкой времени на относительно малые перегрузки.

Цинк часто используется для изготовления плавких вставок. В частности, такие вставки применяются в упомянутой серии предохранителей ПР-2.
Вставки из цинка более устойчивы против коррозии. Поэтому, несмотря на относительно малую температуру плавления, для них, вообще говоря, можно было бы допустить такую же предельную эксплуатационную температуру, как для меди (250°), и конструировать вставки с меньшим сечением. Однако электрическое сопротивление цинка примерно в 3,4 раза больше, чем у меди.
Чтобы сохранить ту же температуру, надо уменьшить потери энергии в ней, соответственно увеличив ее сечение. Вставка получается значительно более массивной. Это при прочих равных условиях приводит к понижению коммутационной способности предохранителя. Кроме того, при массивной вставке с температурой 250° не удалось бы в тех же габаритах удержать на допустимом уровне температуру патрона и контактов.
Все это заставляет снизить предельную температуру цинковых вставок до 200°, а для этого — еще больше увеличивать сечение вставки. В итоге предохранители с цинковыми вставками при тех же размерах обладают значительно меньшей устойчивостью к токам короткого замыкания, чем предохранители с медными вставками и оловянными растворителями.

Измерение сопротивления петли цепи фаза-нуль

Проверка на автоматическое отключение линийЭлектробезопасность крайне важна при использовании любых электрических приборов. Эксплуатация сетей энергоснабжения бытовых потребителей и производственных мощностей регламентируется правилами устройства электроустановок, (сокращенно: ПУЭ), а также ГОСТ, правилами технической эксплуатации электроустановок потребителей (ПТЭЭП). Одним из параметров проверки надежности линий электроснабжения является замер сопротивления петли фаза-нуль.

В понимании обычного пользователя названная выше диагностическая процедура вызывает ассоциации с какими-то непостижимыми технологическими понятиями и приборами, свойственными лишь сложным производственным объектам и далекими от нужд бытового потребителя электроэнергии. Данная неосведомленность лишает возможности правильного осознания принципов защиты, как глобальных электрических линий, так и домашней электропроводки.

Параметры защиты электрических линий

Известно, что электрический ток обладает разрушительными свойствами, поэтому опасен как для живых организмов, так и для оборудования и материальных ценностей. Поэтому сразу же при первых опытах с электричеством стали использовать диэлектрики в качестве изоляции и проводились замеры ее параметров и свойств.

Проверка на автоматическое отключение линий Диэлектрические перчатки – пример использования диэлектриков для защиты от поражающих свойств электрического тока

В начале эксплуатации электрических устройств во всем мире начали разрабатываться правила и нормативы (предшественники ПУЭ) и стали внедряться такие приборы как автоматические выключатели, и устройства защитного отключения (УЗО), и внедряться защитные меры — заземление, разделение рабочего и защитного нуля.

И естественно, что из-за износа электрических сетей и эксплуатируемого защитного оборудования требуется периодически производить проверку соответствия характеристик требуемым нормативам.

Проверка на автоматическое отключение линийТрехфазный автоматический выключатель и УЗО в электрическом щитке для защиты электропроводки и оборудования

Для обычного пользователя бытового электрооборудования, ради предупреждения, выявления и устранения всех возникающих неисправностей необходимо периодически производить ниже приведенный комплекс электрических измерений (это важно не только ради соответствия протоколам ГОСТа и ПУЭ, но и ради собственной электробезопасности):

  • замер сопротивления изоляции;
  • измерение сопротивления петли цепи фаза-нуль;
  • замер сопротивления заземления;
  • прогрузка (испытание) автоматических выключателей током нагрузки;
  • проверка УЗО, дифавтоматов;
  • другие технологические испытания и измерения, регламентированные различными производственными и эксплуатационными нормативами.

Объяснение термина петля фаза-нуль

Для защиты электропроводки от перегрева и возникновения дуги при коротком замыкании применяются автоматические выключатели (защитные автоматы). В одной из статьей данного ресурса подробно описаны принципы защиты при помощи автоматов и характеристики автоматических выключателей. Из всех свойств, измерений и параметров данных устройств наиболее важным является время-токовая характеристика, определяющая ток отключения и время, необходимое для срабатывания автомата.

Проверка на автоматическое отключение линий Времятоковая характеристика автоматического выключателя категории «С»

Если короткое замыкание в электропроводке произойдет недалеко от автомата, то сопротивление проводов не играет значительной роли (ток будет достаточно большим), и электромагнитный расщепитель гарантированно разорвет цепь за доли секунд. При замыкании фазы на нуль в отдаленном участке цепи, на ток КЗ будет влиять сопротивление электропроводки, прямо пропорциональное длине проводов.

При увеличении сопротивления проводки ток короткого замыкания будет уменьшаться, а значит, защитному автомату, согласно времятоковой характеристике, потребуется больше времени на отключение. Возникшая в месте замыкания электрическая дуга, продолжающаяся некоторое время, прямо пропорциональное сопротивлению цепи, может стать причиной возгорания, воздействуя на окружающие материалы в течение продолжительного периода.

Проверка на автоматическое отключение линийСледы воздействия электрической дуги, возникшей в кабеле

Очевидно, что наибольшим будет сопротивление электропроводки в самой удаленной от защитного автомата точке потребления (розетка или электроосветительный прибор). Данный участок электрической цепи от автоматического выключателя до самой дальней точки называется петлей фаза-нуль. Сопротивление петли фаза ноль измеряется в Омах и зависит длины проводки и сечения проводов.

Проверка на автоматическое отключение линий Схема подключения прибора для измерений

Поэтому замер сопротивления петли фаза-нуль проводится специалистами соответствующими приборами для выяснения соответствия номинальных параметров автоматических выключателей току возможного короткого замыкания, а также проверки правильности расчета сечения проводов измеряемой цепи.

Проверка на автоматическое отключение линийСовременный прибор для измерения сопротивления контура фаза-ноль

Виды измерения сопротивления контура петли фаза-нуль

В цикле статей о заземлении подробно рассказывается о защитных функциях данной предохранительной меры. Коротко можно изложить суть: при замыкании фазного проводника на корпус электрического прибора возникший ток КЗ должен заставить отключиться автоматический выключатель.

Поэтому проводят измерения петли фаза – рабочий ноль, а также измеряют сопротивление контура, образованного фазным проводником и защитным заземляющим проводом PE (заземлением). При этом измеряется сопротивление, как фазного проводника, так и рабочего ноля или защитного проводника PE. В отдельных случаях проводят измерения петли между двумя фазами – в системах устаревших линий электропередач 110В с изолированной нейтралью.

Проверка на автоматическое отключение линий Схема измерения сопротивления петли фаза-защитный ноль (PE)

Измерение сопротивления необходимо, чтобы рассчитать ток короткого замыкания и сравнить его с существующими нормативами ПУЭ и других правил. Расчет КЗ производится по формуле:

I­­кз=Un/Z, где I­­кзток короткого замыкания, Unноминальное напряжение, Z – полное сопротивление контура петли фаза-нуль.

Соответствующие замеры производятся специалистами по таким причинам:

  • приемосдаточные испытания – вводимая в эксплуатацию электроустановка (после реконструкции или монтажа);
  • по требованию служб технадзора или других контролирующих учреждений;
  • согласно установленному графику проведения замеров;
  • собственное желание пользователя или ответственного лица организации.

Краткая методика измерений

Очень сложно напрямую вычислить сопротивление испытуемой цепи. На точность измерений будут влиять переходные сопротивления контактов, переключателей, соединений, качество электропроводки и состояние внешней среды. К тому же, длина линий может исчисляться километрами, поэтому влияние наводок от радиоволн неминуемо исказит измерения, для проведения которых придется отключить потребителей электроэнергии, что не всегда представляется возможным.

Проверка на автоматическое отключение линийПроведение измерений на опоре воздушной линии электропередач

Существует несколько методов измерения сопротивления петли фаза-ноль:

  • Замер падения напряжения в отключенной проверяемой цепи при помощи дополнительного источника питания;
  • Измерение искусственно созданного тока короткого замыкания;
  • Замер падения напряжения на эталонном нагрузочном сопротивлении.

Ранее специалистами применялись первые два метода, а приборы были достаточно громоздкими и несовершенными. Современные инструменты электрика позволяют унифицировать и максимально упростить расчеты, используя измерение напряжение перед и во время включения нагрузочного сопротивления. Прибор для измерений автоматически рассчитывает сопротивление и ток короткого замыкания.

Проверка на автоматическое отключение линий Устаревший прибор М-417

Подобные приборы отличаются многофункциональностью (например, могут использоваться для замеров сопротивления заземления) и имеют большой диапазон измерений – от проверки петли фаза ноль домашней электропроводки до испытаний контуров воздушных линий электропередач. Для приобретения навыков использования прибора необходимо иметь познания в электротехнике и изучить инструкцию пользователя конкретного инструмента.

Проверка на автоматическое отключение линий Прибор MZC-200 для измерения сопротивления контура фаза-ноль

Знания, необходимые для заказчика измерений

Замер сопротивления должен производиться специалистами специальными приборами, поэтому нет смысла подробно описывать методику измерений. Но для рядового пользователя и ответственных лиц различных учреждений крайне важно усвоить одно правило:

Для проверки соответствия группового автомата делать измерение петли фаза-нуль нужно в самой удаленной точке, будь это светильник или розетка. Ведь чем линия электропередач длиннее, тем больше ее сопротивление, а значит, тем меньше будет ток короткого замыкания на конце этой электропроводки. Целью измерений является выяснение, сработает ли защитный автомат в конце проводки при КЗ.

Важность этого правила обуславливается иногда встречающейся преступной халатностью ответственных лиц, которые должны производить замеры. Иногда измерения производятся прямо на щитке, или, чтобы далеко не ходить, в ближайшей розетке, что является вопиющим нарушением правил. И что вообще недопустимо, замеры производятся «удаленно» из теплых кабинетов, путем вписывания в протоколы измерений выдуманных параметров.

Проверка на автоматическое отключение линий Если специалист проводит измерения лишь в щитке, то необходимо показать ему самую удаленную розетку и настаивать по поводу правильной проверки

Также важно знать, что на измерение сопротивления контура фаза-нуль влияет качество сборки всех соединений в силовом щите, контакт на клеммах, целостность проводов электропроводки.

Квалифицированный специалист, перед тем как начинать производить замеры, должен проверить надежность соединений в щитке, ознакомиться со схемой подключения, проверить номинал автоматических выключателей и визуально осмотреть их в поиске внешних механических повреждений. Иногда УЗО могут срабатывать во время проверки, возможно их придется на время отключить.

Проверка на автоматическое отключение линийТщательно проверить все соединения в щитке, при необходимости — подтянуть

Пример практических измерений

Для примера возьмем жизненную ситуацию. Допустим, в загородном доме вся электропроводка установлена согласно расчетам и нормативам ПУЭ. Но пользователь, без согласования с соответствующими службами решил провести электричество в удаленный от дома флигель, сауну, или другую постройку, установив защитный автомат на линию. В этом случае, нужно помнить, что сопротивление образованной петли может оказаться слишком большим.

Проверка на автоматическое отключение линийЛиния подключения удаленной постройки должна обладать достаточно низким сопротивлением для обеспечения тока КЗ

Другими словами, большое сопротивление означает, что в удаленной постройке электрическая дуга будет гореть до тех пор, пока достаточно не прогреется биметаллическая пластина теплового расщепителя защитного автомата. Время горения дуги будет зависеть от тока КЗ, который обратно пропорционален сопротивлению.

Точное время, необходимое для отсечки можно выяснить по времятоковой характеристике автомата, зная предполагаемый ток короткого замыкания. Чтобы узнать величину данного тока, необходимо измерить сопротивление данного участка электропроводки на вводном щитке удаленной постройки при помощи прибора. Это и будет измеряемая петля цепи проводки фаза нуль.

Проверка на автоматическое отключение линий Провести измерения на вводе в щиток удаленной постройки

Пример возможных результатов измерений

В пункте ПУЭ 7.3.139 говорится, что при замыкании фазного проводника на корпус оборудования или нулевой рабочий провод ток короткого замыкания должен в шесть раз превышать ток расцепителя защитного автомата. Исходя из этого, формула для расчетов должна соответствовать условию, согласно ПУЭ:

I­­кз >In*6, где Inноминальный ток отключения автомата.

Проверка на автоматическое отключение линий Пункт 7.3.139 ПУЭ, регламентирующий расчет тока КЗ

Условие соответствия тока КЗ согласно ПТЭЭП: I­­кз >In*1,1*10, где 1,1 – коэффициент из времятоковой характеристики, указывающий начальный минимум, при котором начинает срабатывать автоматический выключатель. Очевидно, что нормы ПТЭЭП предъявляют более строгие требования к току короткого замыкания петли фаза-ноль.

Проверка на автоматическое отключение линий Пункт из правил ПТЭЭП, регламентирующий расчет тока КЗ

Существуют специальные протоколы, в которые заносятся измеренные параметры сопротивления и величины тока короткого замыкания и отсечки автоматического выключателя, а также время отключения, которое вычисляется по времятоковой характеристике и должно быть не больше 0,4 с., согласно ПУЭ. Если полученный расчетный ток короткого замыкания не будет соответствовать описанному выше условию, то следует увеличить поперечное сечение проводов электропроводки, или установить защитный автомат меньшего номинала, пожертвовав при этом максимально допустимой мощностью проводки.

Проверка на автоматическое отключение линий

Проверка на автоматическое отключение линий Бланки протокола проверки согласования параметров цепи фаза-ноль

В некоторых случаях, если по времятоковой характеристике время отключения не будет превышать 0,4 с, можно изменить категорию автоматического выключателя (например, автомат «С» заменить на «В»). Если на результаты измерений влияет подключенная реактивная нагрузка (например, дроссели ламп ДНаТ), то замеры следует производить в условиях, максимально приближенных к рабочим, то есть при включенных электроосветительных приборах.

Проверка параметров цепи петля фаза-ноль с характеристиками аппаратов защиты

В лаборатории ООО “Электротехника” вы можете заказать проведение проверки согласования параметров цепи петля фаза-ноль с характеристиками аппаратов защиты. С ценами вы можете ознакомиться позвонив нам по телефону или отправить заявку по email.

Цель проведения измерений

В современных автоматах, как правило, применяются тепловой и электромагнитный расцепители. Первый отключает защищаемый участок цепи в случае перегрузки, а второй — при возникновении короткого замыкания. Номинальные параметры аппарата, защищающего линию, выбираются, исходя из расчетных значений потребляемой мощности и минимального значения Iкз для данной цепи.

Проверка непрерывности защитных проводников и согласования характеристик аппаратов защиты с параметрами петли «фаза-ноль» (далее для краткости — измерение полного сопротивления петли «фаза-ноль» или проверка параметров петли «фаза-ноль») проводится как на этапе приемо-сдаточных испытаний, так и в процессе эксплуатации. Данный вид электроизмерений позволяет определить, правильно ли выбраны автоматические выключатели и достаточно ли хорошо они защищают отходящие линии?

Требования ПУЭ и ПТЭЭП

Зная расчетный ток КЗ, можно проверить временные характеристики аппарата защиты и их соответствие требованиям ПТЭЭП и ПУЭ.

ПТЭЭП, прил. 3, п. 28.4:

Проверка срабатывания защиты при системе питания с заземленной нейтралью (TN—C, TN—C—S, ТN—S).

Проверяется непосредственным измерением тока однофазного короткого замыкания с помощью специальных приборов или измерением полного сопротивления петля фаза-ноль с последующим определением тока короткого замыкания.

При замыкании на нулевой защитный рабочий провод ток однофазного короткого замыкания должен составлять не менее:

  • трехкратного значения номинального тока плавкой вставки предохранителя;
  • трехкратного значения номинального тока нерегулируемого расцепителя автоматического выключателя с обратнозависимой от тока характеристикой;
  • трехкратного значения уставки по току срабатывания регулируемого расцепителя автоматического выключателя обратнозависимой от тока характеристикой;
  • 1,1 верхнего значения тока срабатывания мгновенно действующего расцепителя (1,1 x Iном x N, где Iном – номинальный ток срабатывания, а N = 5, 10 и 20, для характеристик «B», «C» и «D» соответственно).

ПУЭ, 7 изд.

18.37. Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ.

  1. Проверка действия автоматических выключателей.

3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем.

3.1.8. Электрические сети должны иметь защиту от токов короткого замыкания, обеспечивающую по возможности наименьшее время отключения и требования селективности.

Надежное отключение поврежденного участка сети обеспечивается, если отношение наименьшего расчетного тока КЗ к номинальному току плавкой вставки предохранителя или расцепителя автоматического выключателя будет не менее значений, приведенных в 1.7.79 и 7.3.139.

1.7.79. В системе TN время автоматического отключения питания не должно превышать значений, указанных в табл. 1.7.1:

табл. 1.7.1,
Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение U, В

Время отключения, с

220

0,4

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1.

В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.

Если расчетный ток КЗ превышает верхнее значение тока срабатывания мгновенного расцепителя автомата в 1,1 раза (и более), то время срабатывания расцепителя заведомо меньше 0,02 секунды (см. время-токовые характеристики). При этом выполняются требования ПУЭ и ПТЭЭП.

Если ток КЗ не превышает 1,1 верхнего значения тока срабатывания выключателя, то необходимо определять время срабатывания расцепителя с использованием время-токовой характеристики. В соответствии с ПУЭ наибольшее допустимое время защитного отключения для групповых цепей (в т.ч. осветительных и розеточных) составляет 0,4 секунды, а для линий, питающих распределительные, групповые, этажные и др. щиты и щитки — 5 секунд.

Проверка согласования параметров цепи фаза-ноль

Периодичность

Проводить проверку параметров цепи петля «фаза-ноль» следует соответствии с системой планово-предупредительного ремонта (ППР), при проведении капитального и текущего ремонтов, а также межремонтных испытаний (ПТЭЭП, прил. 3, п. 28.4).

С ремонтами все понятно, а что касается межремонтных, т.е. эксплуатационных или профилактических испытаний, то на практике чаще всего привязываются к периодичности замеров сопротивления изоляции. Поэтому и параметры цепи петля «фаза-ноль» измеряют либо каждые 3 года, либо ежегодно.

Исключения составляют электроустановки, которые подходят под категорию во взрывоопасных зонах — для них периодичность четко прописана в ПТЭЭП, 1 раз в 2 года.

В электроустановках напряжением до 1000 В с глухозаземленной нейтралью (системы ТN) при капитальном, текущем ремонтах и межремонтных испытаниях, но не реже 1 раза в 2 года должно измеряться полное сопротивление петли фаза-ноль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств.

Внеплановые измерения должны выполняться при отказе устройств защиты электроустановок.

Результаты измерений

После проведения измерений результаты заносятся в протокол согласования характеристик аппаратов защиты с параметрами цепи петля «фаза-ноль» и подшиваются в технический отчет.

Источник http://www.avel-elektro.ru/index/0-38

Источник https://infoelectrik.ru/nemnogo-osnov-elektrotehniki/petlya-faza-nol.html

Источник https://etl46.ru/proverka-soglasoniya-tsepi-faza-nol/

Добавить комментарий

Ваш адрес email не будет опубликован.
