Стоит ли делать стропила из металла

Содержание

Стоит ли делать стропила из металла

Стропила из металла

Стропила из металла не являются новинкой, как кажется многим, Их использовали уже в начале девятнадцатого века. Металлические конструкции обладают значительной прочностью и могут выдерживать большие нагрузки. Они существенно повышают надежность возводимой конструкции.

Использование металлических стропил

Стропильная система на основе металла применяется в основном при возведении зданий общественного или промышленного назначения: гипермаркетов, складов, цехов, вокзалов, бассейнов и т.д. В сфере жилищного строительства использовать металлические стропила экономически невыгодно вследствие их дороговизны, трудности перевозки и монтажа.

В основном такие детали кровельной конструкции устраиваются на скатах, длина которых превышает 10 м. В таких случаях целесообразным является выбор металла в качестве основы для всех частей крыши: прогонов, опор конька, мауэрлата. Вместо его бруса укладывается мощный швеллер, а металлические стропильные ноги крепятся к нему при помощи приваренных уголков.

Крепление профнастила саморезами на крышеКрепление профнастила саморезами на крыше по всем правилам строительного искусства.

Если вы ищете ответ на вопрос, чем покрыть бетонную крышу гаража, загляните сюда.

Особенности разных вариантов стропильных систем из металла

met_strop

    Нередко устраивается комбинированный тип стропильных систем, в которых наряду с металлом используются также деревянные детали. Такой способ имеет некоторые особенности. Важно не допускать контакта дерева и металла, поскольку резкое изменение температурного режима на металлической поверхности приводит к образованию конденсата, провоцирующего гниение прилегающих деревянных частей.

Чтобы избежать этого, элементы на основе древесины обрабатываются особыми антисептиками и влагостойкими составами. Другой профилактической мерой является изоляция дерева от металла посредством использования рубероида.

Отдельно следует остановиться на утеплении чердачного помещения. При выборе металлической системы утеплительный материал укладывается не между стропильными брусами, как это делается в случае деревянной конструкции, а над или под ними.

Другой особенностью является необходимость сохранения зазора между металлической частью и кровельным утеплителем для предупреждения проникновения конденсата в утепляющий материал и его последующего намокания.

При укладке утеплителя под стропила все остальные слои кровельного пирога (внутренняя обшивкам пароизоляционный материал, кровельное покрытие, вентиляционный зазор) оказываются выше утеплительного слоя, благодаря чему удается избежать больших теплопотерь и образования мостиков холода.

Металлические стропила, или фермы, могут изготавливаться самостоятельно или приобретаться в готовом виде. В процессе изготовления применяются спаренные уголки, классические профили и т.д.

Основными частями фермы являются два наклонных плеча, которые в совокупности образуют треугольник. Они оптимально подходят для возведения кровель зданий промышленного назначения и ангаров, поскольку дают возможность перекрывать большие по площади помещения.

Использование металлических стропильных ферм актуально и при возведении жилых домов с металлическом каркасом. В этом случае они изготавливаются под конкретный каркас по индивидуальному заказу, после чего доставляются на строительную площадку и монтируются вместе с основой.

Преимущества и недостатки легких стальных каркасов

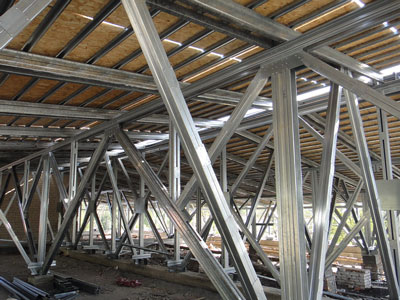

Металлические стропила

На сегодняшний день максимально передовой технологией применения металлических элементов является технология с использованием легкого стального каркаса (кратко — ЛСТК). Его монтаж осуществляется на основе холодногнутого тонкостенного оцинкованного металлического профиля для кровель, который представляет собой очень прочный и долговечный материал: согласно утверждению производителей, такие металлические стропильные системы эксплуатируются более 100 лет.

Их основными преимуществами являются:

  • Повышенная пожаробезопасность – монтаж стропильной системы осуществляется на основе негорючих материалов, благодаря чему исключается возможность возгорания здания с кровли, что нередко становится причиной пожаров. При локальном очаге металлическая система стропил предупреждает обрушение кровли.
  • Отсутствует необходимость проведения ежегодной обработки несущих конструкций кровли антисептическими и антипиретическими веществами, как это делается в случае древесных систем.
  • Длительность эксплуатационного срока – гарантия производителей на 100 лет службы основана на неподверженности материала разрушительному действию гнили, плесени, грибка, порче насекомыми-вредителями. Для защиты от коррозии на металл наносится цинковое покрытие, толщина которого достигает 275 г/кв. метр.
  • Отсутствие каких бы то ни было отходов в процессе выполнения работ обеспечивается исключительной точностью всех параметров конструкции.
    Монтаж конструкций на основе метала можно проводить в любое время года.
  • Процесс этот не представляет никакой сложности и может быть осуществлен при помощи дрели и шуруповерта при условии наличия детализированных чертежей, а также сквозной маркировки элементов.
  • В процессе работы нет необходимости привлекать грузоподъемную технику.
  • Немаловажным достоинством является экономичность. Благодаря применению гнутого профиля для системы стропил от шести до пятнадцати метров, толщина которого составляет от 1,2 до 2,5 м, количество расходуемого металла удается свести к минимуму.
  • Благодаря малому весу конструкции нагрузки на несущие стены дома и фундамент существенно сокращаются.
  • Такие конструкции обеспечивают высокие показатели степени сохранения тепла: благодаря специальному решению узлов соединения системы стропил с чердачным перекрытием удается избежать образования мостиков холода.
  • Экологичность таких систем обеспечивается в результате применения абсолютно чистых с экологической точки зрения и легко поддающихся утилизации материалов, не впитывающих вредных веществ и не выделяющих их в окружающую среду. Значение имеет и отсутствие необходимости в особой обработке деталей конструкции при помощи химических реагентов: благодаря этому исключается токсическое воздействие на организм человека и внешнюю среду.

Недостатки

В случае многоэтажных зданий металлические стропила являются прекрасным выбором. Нередко такие конструкции устраиваются также под керамическую черепицу, поскольку при выборе этого кровельного материала на стропильную систему оказывается значительная нагрузка. Но в остальных случаях их использование не совсем целесообразно вследствие наличия ряда недостатков:

  • Металлические стропила промерзают до такой степени, что достижение высокой энергоэффективности оказывается невозможным. С точки зрения экономичности выбор дерева является оптимальным решением.
  • Транспортировка и последующий монтаж металлических конструкций — задача довольно проблематичная.
  • В результате большого веса стропил для их подъема на требуемую высоту и установки должна использоваться специальная техника.
  • Стальные фермы быстро деформируются в условиях высоких температур. По этой причине в случае пожара они провисают за короткий промежуток времени, что приводит к обрушению всей кровли.
  • Устройство металлической стропильной системы – удовольствие недешевое.

Вследствие указанных недостатков (особенно когда речь идет о частном строительстве) лучше остановить свой выбор на деревянных стропилах. Если есть необходимость в укреплении стропильной системы, рекомендуется применение отдельных металлических элементов. Вопрос об использовании металла должен обсуждаться заранее.

Виды ферм

стропила Polonso

Используемые в настоящее время металлические фермы отличаются по следующим качествам:

  • размерам;
  • форме поясов;
  • форме пролетов;
  • схемам изготовления.

Фермы статического образца делятся на:

  • рамные;
  • балочные;
  • винтовые;
  • арочные.

Отличительной чертой балочных является более экономное расходование материала и меньший вес. Их применение целесообразно при изготовлении конструкций, которые должны постоянно выдерживать большие нагрузки.

Арочные применяются для создания эстетичных кровель неординарных форм, однако при этом расходуется намного больше материала.

Применяются различные виды схем, основными качествами которых являются легкость, прочность, устойчивость. Качественное выполнение монтажа можно обеспечить посредством осуществления расчетов с помощью специальных программ.

Основные конструктивные элементы

Главными элементами стропильных металлических ферм являются:

  • нижний, верхний пояса – образуют контур;
  • собранная на основе раскосов и стоек решетка.

Элементы соединяются в узлах прямым примыканием друг к другу. Крепление стержней решетки к поясам осуществляется сваркой или с помощью фасонных элементов.

Кроме стропильных, бывают также подстропильные. Они служат опорами несущих конструкций и перекрытий в тех случаях, когда расстояние между колоннами больше шага балок или колонны имеют неодинаковый шаг.

Разновидности ферм по поясам и решеткам

Классификация ведется по форме поясов и разновидности решеток.

В соответствии с очертанием пояса:

    С параллельными поясами – обладают достаточным количеством конструктивных преимуществ. Максимальная повторяемость деталей, обусловленная равной длиной стержней для решетки и поясов, одинаковой схемой узлов, наименьшим количеством стыков поясов дает возможность унифицирования конструкций и индустриализации процесса их производства. Такой вариант является оптимальным для мягкой кровли.

стропильные фермы с параллельными поясами

трапециедальные стропильные фермы

Полигональные стропильные фермы

Несмотря на простоту в исполнении, они обладают определенными конструктивными недостатками:

  • усложненностью острого опорного узла;
  • существенным расходом материала для изготовления стержней значительной длины для центральной части решетки.

Треугольные стропильные фермы

В некоторых случаях выбор треугольной системы является обязательным – например, когда есть необходимость в обеспечении равномерного притока большого количества естественного света.

Разновидности систем решеток

  • Треугольная является наиболее эффективной в двух случаях: трапециедальной конфигурации и параллельных поясов.
  • Раскосная – в этом случае самые длинные элементы — раскосы – должны быть растянутыми, а стойки сжатыми. По сравнению с треугольной разновидностью такие решетки более трудоемкие и требуют расхода большего количества материала.
  • Специальные – крестовые, шпренгельные и т.д.

Материалы для металлических ферм

металлы для стропильных ферм

Материалом для изготовления элементов ферм, как правило, является парный облегченный оцинкованный профиль. Крепежными элементами служат саморезы, специальные болты или особые стальные балки, соединяемые методом сваривания.

До начала изготовления металлической конструкции надо сделать расчет сечения применяемых элементов, количества требуемых сварных швов, заклепок.

Сам процесс изготовления осуществляется следующим образом.

  • Для создания верхних поясов применяют неравнобокие уголки с тавровым сечением (2 шт.). Их стыковка осуществляется по меньшим сторонам.
  • Для изготовления нижних поясов нужны два равнобоких уголка.
  • При наличии нагрузок на ферму, которые возникают в пределах ее панелей, используются парные швеллеры.
  • Раскосы и стойки изготавливаются с применением равнобоких уголков с тавровым или крестообразным сечением.
  • Для создания полностью сварных ферм используются тавры.

В частном строительстве самым распространенным типом ферм является ферма на основе профильных труб. По сравнению с конструкциями на основе тавра, швеллера или уголка профильные системы отличаются значительно более легким весом и могут выполняться без использования сварки прямо на площадке.

купить флюгер на крышуГде купить флюгер на крышу или как изготовить его самостоятельно?

Полезную информацию о сооружении фронтона крыши вы найдете здесь.

В чем состоят особенности конструкции двускатной вальмовой крыши, читайте в статье по адресу https://rooffs.ru/vidy-krysh/valmovaya/iz-chego-sostoit.html

В процессе изготовления ферм используются горячекатаные или гнутые трубы. Изделия первого типа производятся на основе стальной ленты квадратного или прямоугольного сечения толщиной от 1,5 до 5 мм.

Особенности расчета металлических конструкций

Для расчета металлических ферм необходимы определенные знания. Как правило, для этого используются специально разработанные компьютерные программы. От степени точности расчетов зависит надежность металлической конструкции. При этом следует учитывать некоторые факторы:

  • оказываемые на крышу постоянные нагрузки: общий вес стропильной системы и кровельного материала;
  • дополнительные нагрузки: снеговые, ветровые, вес работающих на кровле людей и т.д.;
  • особые и периодически возникающие нагрузки (сейсмические, ураганные).

Правила устройства

Вид металлических систем и их конструкция определяются величиной кровельного уклона:

  • От 6 до 15 градусов – используется трапециевидная ферма, высота составляет от 1/7 до 1/9 ее длины. В случае устройства чердака возможны два варианта: ее стены должны быть соответствующей высоты или у проектируемой крыши должны быть переломы у опор. Панели нижнего и верхнего рядов должны иметь одинаковые размеры. Использование решетки в данном случае способствует облегчению нагрузки.
  • От 15 до 22 градусов – высота конструкции составляет 1/7 длины. Использование ломаного нижнего пояса дает возможность сокращения веса примерно на 30% по сравнению с треугольной. Длина одного пролета не должна превышать 20 м.
  • От 22 до 30 градусов – применяется треугольная система, высота составляет 1/3 длины. Так как вес конструкции получается небольшим, в роли опоры могут выступать возведенные на не очень большую высоту наружные стены.

Если длина пролета составляет 14-20 метров, в каждой половине используется четное количество панелей, длина которых держится в пределах 1,5-2,5 м. Для таких параметров рекомендуется использовать 8 панелей.

При большей длине пролета (от 20 до 35 м) рационально использование ферм Полонсо – двух треугольных, соединенных затяжками. При этом можно убрать длинные раскосы панелей в центре, благодаря чему достигается уменьшение веса. В таком случае верхний пояс делят на 12-16 панелей длиной от 2 до 2,75 м.

ВЫВОДЫ:

  • Стропильная система на основе металла применяется в основном при возведении зданий общественного или промышленного назначения.
  • Металлические конструкции обладают значительной прочностью и могут выдерживать большие нагрузки.
  • Нередко устраивается комбинированный тип стропильных систем, в которых наряду с металлом используются также деревянные детали.
  • Второй вариант – стропильные системы полностью на основе металла.
  • Сегодня самой передовой технологией применения металлических элементов является технология с использованием легкого стального каркаса.
  • Основные достоинства металлических систем: пожаробезопасность, экологичность, длительность эксплуатационного срока.
  • Недостатки конструкции: неспособность сохранять тепло, тяжелый вес, трудоемкость работы, дороговизна.
  • Главные элементы ферм: верхний и нижний пояса, решетка.
  • Фермы отличаются в соответствии с формами поясов и особенностями решеток.
  • Материалом для изготовления элементов ферм, как правило, является парный облегченный оцинкованный профиль.
  • Точность расчетов определяет надежность конструкции.
  • Вид металлических систем и их конструкция определяются величиной кровельного уклона.

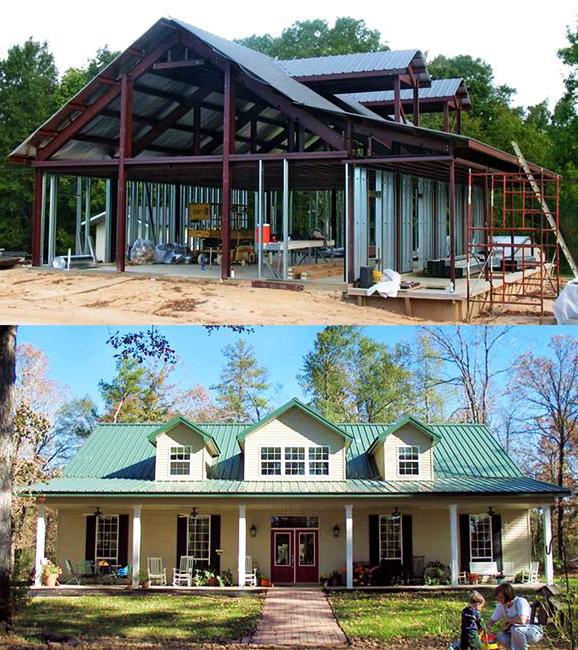

Из видеосюжета вы узнаете больше о метало-каркасных домах.

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки металла.

А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы сейчас подробно расскажем. Для этого мы подготовили подробные мастер-классы изготовления ферм, видео-уроки и ценные советы от наших экспертов.

Содержание

Этап I. Проектируем ферму и ее элементы

Итак, что такое ферма? Это конструкция, которая связывает опоры в единое целое. Среди ее преимуществ: высокая прочность, отличные показатели эксплуатации, невысокая стоимость и хорошая устойчивость к деформациям и внешним нагрузкам.

Благодаря тому, что такие фермы обладают высокой несущей способностью, их ставят под любые кровельные материалы, независимо от их веса.

Использование в строительстве металлических ферм из прямоугольных замкнутых профилей считается одним из самых рациональных решений. И неспроста:

  1. Главный секрет в экономии, благодаря удобному соединению всех элементов решетки.
  2. Еще одно ценное преимущество профильных труб для ферм – это равная устойчивость в двух плоскостях, замечательная обтекаемость и удобство эксплуатации.
  3. При своем малом весе такие фермы выдерживают серьезные нагрузки.

Отличаются стропильные фермы по очертанию поясов, типу сечения стержней и видам решетки. И при правильном подходе вы самостоятельно сможете сварить и установить ферму из профильной трубы любой сложности. Даже такую:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Этап II. Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами, как:

  • контуры, размер и форма будущей крыши;
  • материал изготовления верхнего и нижнего поясов фермы, а также ее решетки;
  • угол наклона и планируемая нагрузка.

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия, которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Как рассчитать металлическую ферму самостоятельно?

Профильные трубы для ферм бывают двух видов сечений: прямоугольного или квадратного. Выпускаются они разного диаметра, с разной толщиной стенок:

  • Для малогабаритных построек мы рекомендуем трубы до 4,5 метров длиной, сечением 40х20х2 мм.
  • Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
  • Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, предназначенные для стоек и каркасов. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать фермы самостоятельно, берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям.

Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля имеет угол наклона ферм:

Самостоятельный расчет фермы из профильной трубы

Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.

Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом виде, даже под заказ в любом городе России.

Этап III. Рассчитываем внутреннее напряжение ферм

Самое важное и ответственное задание – это правильно произвести расчет фермы из профильной трубы и подобрать нужный формат внутренней решетки. Для этого нам понадобится калькулятор или подобное ему другое программное обеспечение, а также некоторые табличные данные СНиПов, которые за это:

  • СНиП 2.01.07-85 (воздействия, нагрузки).
  • СНиП п-23-81 (данные по стальным конструкциям).

По возможности ознакомьтесь с этими документами.

Форма крыши и угол наклона

Ферма нужна для какой конкретно кровли? Односкатной, двускатной, купольной, арочная или шатровой? Самый простой вариант, конечно же, это изготовление стандартного односкатного навеса. Но и достаточно сложные фермы вы также способны рассчитать и изготовить самостоятельно:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояс, стойки, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм располагается система решеток, для соединения труб используется сварные швы, клепки, специальные парные материалы и косынки.

И, если вы собираетесь изготовить сложную по форме крышу, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, и только потом поднимать наверх.

Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяются так называемые фермы полонсо – особая конструкция треугольных ферм, соединенных затяжками, и нижний пояс здесь выходит приподнятым.

По сути, в этом случае, чтобы повысить высоту конструкции, нижний пояс делают ломаным, и он тогда составляет 0,23 от длины полета. Для внутреннего пространства помещения очень удобно.

Итак, всего есть три основных варианта изготовления фермы в зависимости от наклона крыши:

  • от 6 до 15°;
  • от 15 до 20°;
  • от 22 до 35°.

В чем разница спросите вы? Например, если угол конструкции будет небольшой, всего до 15°, тогда фермы рационально делать трапециевидной формы. И при этом вполне можно уменьшить вес самой конструкции, беря в высоту от 1/7 до 1/9 от от общей длины полета.

Т.е. руководствуйтесь таким правилом: чем меньше вес, тем больше должна быть высота фермы. А вот если мы вас будет иметь уже сложную геометрическую форму, тогда нужно выбрать другой тип фермы и решеток.

Виды ферм и формы крыши

Вот пример конкретных ферм для каждого вида крыши (односкатной, двускатной, сложной):

Виды металлических ферм из профильной трубы

Давайте разберемся с видами ферм:

  • Треугольные фермы – классика изготовления основы для крутых скатов крыши или навесов. Сечение труб для таких ферм нужно подбирать с учетом веса кровельных материалов, а также эксплуатации самой постройки. Треугольные фермы хороши тем, что обладают простыми формы, просты в расчете и исполнении. Их ценят за подкровельное обеспечение естественным светом. Но отметим и недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. А также здесь вам придется столкнуться с некоторыми сложностями при сварке острых опорных углов.
  • Следующий вид – полигональные фермы из профильной трубы. Они незаменимы при сооружении больших площадей. Сварка у них уже более сложной формы, а поэтому для облегченных конструкций их не проектируют. Зато такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
  • Прочной считается также ферма с параллельными поясами. Отличается от других такая ферма тем, что у нее все детали – повторяющиеся, с одинаковой длиной стержней, поясов и решеток. То есть здесь минимум стыков, а поэтому рассчитывать и варить такую из профильной трубы проще всего.
  • Отдельный вид – это односкатная трапециевидная ферма с опорой на колонны. Такая ферма идеальна, когда необходима жесткая фиксация сооружения. У нее есть уклоны (раскосы) по боковым сторонам и отсутствуют длинные стержни верхней обрешетки. Подходит для крыш, которым особенно важна надежность.

Вот пример изготовления ферм из профильной трубы как универсального варианта, который подходит для любых садовых построек. Речь идет о треугольных фермах, и вы наверняка их уже видели много раз:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Треугольная ферма с ригелем тоже достаточно проста, и вполне подходит для строительства беседок и бытовки:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

А вот арочные фермы в изготовлении уже намного сложнее, хотя и обладают рядом своих ценных преимуществ:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Главное ваша задача – центрировать элементы фермы из металла от центра тяжести по всем направлениям, говоря простым языком, минимизировать нагрузку и грамотно ее распределить.

Поэтому выбирайте тот вид ферм, который подходит для этой цели больше. Кроме перечисленных выше, популярностью пользуются также ферма-ножницы, асимметричная, П-образная, двухшарнирная, ферма с параллельными поясами и мансардная ферма с опорами и без них. А также мансардный вид фермы:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Типы решеток и точечная нагрузка

Вам будет интересно узнать, что определенный дизайн внутренних решеток ферм подбирается вовсе не из эстетических соображений, а вполне практичных: под форму крыши, геометрию потолка и расчет нагрузок.

Вам нужно спроектировать свою ферму таким образом, чтобы все силы сосредотачивались конкретно в узлах. Тогда в поясах, раскосах и шпренгелях изгибающих моментов не будет – они станут работать только на сжатие и растяжение. И тогда сечение таких элементов уменьшают до необходимого минимума, значительно при этом экономя на материале. И саму ферму ко всему вы спокойно можете сделать шарнирной.

В противном случае, на ферму будут постоянно действовать распределенная по стержням сила, и появится изгибающий момент, в дополнение к общему напряжению. И здесь тогда важно грамотно просчитать максимальное изгибающее значения для каждого отдельного стержня.

Тогда сечение таких стержней должно быть больше, чем если бы сама ферма была нагружена точечными силами. Подведем итог: фермы, на которых распределенная нагрузка действует равномерно, изготавливают из коротких элементов с шарнирными узлами.

Давайте разберемся, в чем преимущество того или иного вида решетки в плане распределения нагрузки:

  • Треугольная система решетки всегда применяются в фермах с параллельными поясами и трапецеидальной ферме. Ее основное преимущество в том, что она дает самую маленькую суммарную длину решетки.
  • Раскосная система хороша при небольшой высоте ферм. Но расход материала на нее немалый, ведь здесь весь путь усилия идет через узлы и стержни решетки. А поэтому при проектировании важно заложить максимум стержней, чтобы длинные элементы оказались растянутыми, а стойки – сжатыми.
  • Еще один вид – шпренгельная решетка. Ее изготавливают в случае нагрузок верхнего пояса, а также тогда, когда нужно уменьшить длину самой решетки. Здесь преимущество в соблюдении оптимального расстояния между элементами всех поперечных конструкций, которое, в свою очередь, позволяет сохранить нормальное расстояние между прогонами, что будет практичным моментом для монтажа элементов кровли. Но создавать такой решетку своими руками – довольно трудоемкое занятие с дополнительным расходам металла.
  • Крестовидная решетка позволяет распределить нагрузку на ферму сразу в обоих направлениях.
  • Еще один вид решетки – перекрестная, где раскосы крепятся прямо к стенке фермы.
  • И, наконец полураскосная и ромбическая решетки, самая жесткая из перечисленных. Здесь взаимодействует сразу две системы раскосов.

Мы подготовили для вас иллюстрацию, где собрали все виды ферм и их решеток вместе:

Виды ферм и решеток из профильной трубы

Вот пример того, как изготавливают ферму с треугольной решеткой:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Изготовление фермы с раскосной решеткой выглядит так:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Нельзя сказать, что какой-то из видов ферм определенно лучше или хуже другого – каждый из них ценен меньшим расходом материалов, более легким весом, несущими способностями и методом крепления. Рисунок отвечает за то, какая схема нагрузок будет на нее действовать. И от выбранного типа решетки напрямую будет зависеть то, какой будет вес фермы, внешний вид и трудоемкость ее изготовления.

Отметим еще такой необычный вариант изготовления фермы, когда она сама по себе становится частью или опорой для другой, деревянной:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Этап IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:

Вот также очень полезное видео, как отрезать трубу под углом 45°:

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

  • Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
  • Шаг 2. Установите вертикальные опоры для будущих ферм. Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
  • Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
  • Шаг 4. Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
  • Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его. Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы. Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю.

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Этап V. Зачищаем и окрашиваем готовые фермы

После того, как вы установите фермы на их постоянное место, обязательно обработайте их антикоррозийными составами и окраски полимерными красками. Идеально подойдет для этой цели краска, которая отличается долговечностью и устойчивостью к ультрафиолету:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Вот и все, ферма из профильной трубы готова! Остаются только финишные работы по обшивке ферм изнутри отделкой и снаружи кровельным материалом:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Поверьте, изготовить металлическую ферму из профильной трубы для вас на самом деле не составит большого труда. Огромную роль играет грамотно составленный чертеж, качественная сварка фермы из профильной трубы и желание все сделать правильно и аккуратно.

Монтажные работы Стропила для двухскатной крыши своими руками: расчеты, установка, крепление, сборка

Металлический каркас здания устройство, материалы и технология монтажа

Вариант с болтовыми соединениями очень просто реализовать даже человеку без строительного образования. Понадобится купить готовый комплект деталей, который рассчитан на определенную конструкцию. В комплекте есть детальная инструкция по поэтапной сборке всех элементов и все необходимые крепежные элементы. Практически все качественные изделия такого типа от немецких строительных фирм.

Второй вариант — сварка. Сварка используется в тех случаях, когда чертеж дома был сделан на заказ и имеет нетипичные элементы. В таких случаях придется искать практически все элементы отдельно, корректировать их размер и сваривать между собой. Для сварки стоит пригласить специалиста, который сможет выполнить качественное соединение всех деталей. Правильные швы очень важны в каркасных конструкциях, поскольку от них зависит целостность и устойчивость всей постройки.

После покупки и выбора материалов можно приступать к сборке конструкции.

  1. Нижняя обвязка приваривается к прутам в основании фундамента. Это позволит придать жесткость всей конструкции.
  2. Угловые стойки соединяются сваркой или болтами с трубами нижней обвязки.
  3. Установка вертикальных стоек производится на равном расстоянии. В зависимости от нагрузки, шаг с которым будут установлены опорные элементы, может уменьшаться до 2 см.
  4. Сверху стойки соединяются верхней обвязкой.
  5. Чтобы придать устойчивость отдельным элементам, к ним можно приварить распорки из того же профиля под углом 45-30°.
  6. Помимо каркаса основной постройки, профиля можно использовать для сборки лаг и стропильной системы крыши.

В некоторых случаях могут возникать трудности при монтаже, тогда стоит обратиться за помощью к специалистам, которые сталкивались с проблемами в каркасном строительстве.

Изготовление и монтаж каркаса из ЛСТК

Скелет дома изготавливают из C- и U-профиля. Они соединяются винтами-саморезами. Шаг между стойками 600-1000 мм. Он учитывает размеры панелей утеплителя и позволяет удобно крепить другие отделочные материалы.

На производственной линии каждая деталь изготавливается отдельно, нумеруется, упаковывается. Готовые детали оборудованы отверстиями для креплений и под инженерные коммуникации. Для монтажа скелета дома в комплект к деталям основы входят соединительные элементы.

Постройки по индивидуальным проектам стоят значительно дороже домов, изготовленных по типовым проектам. Для удешевления строительства жилья можно воспользоваться типовым проектом с каркасом из термопрофиля или из легких стальных тонкостенных конструкций по канадской технологии. Ее отличие от других технологий быстрой постройки зданий – каркас из ЛСТК и специальные SIP-панели, имеющие особые теплоизоляционные характеристики.

В случае постройки жилья по типовому проекту заказчик получает готовый каркас определенного размера и формы. Детали основы маркируют и упаковывают согласно чертежам дома.

В качестве утеплителя, кроме минеральной ваты, можно использовать:

  • базальтовые плиты;
  • пенополистирол;
  • эковату.

Для отделки наружных стен дома используют кирпич, керамогранит. Часто в качестве отделки фасадов каркасных зданий применяют навесные вентилируемые фасады различного типа. Все большей популярностью пользуются такие отделочные материалы, как сайдинг и блок-хаус. Не утратили своей актуальности оштукатуривание и окрашивание фасадных стен.

В комплекте с деталями каркаса и соединительными элементами заказчик получает описание проекта, рекомендации и инструкции по сборке каркаса, спецификацию всех элементов.

Надежность и долговечность зданий

  • Высокое качество строительства. Достигается это благодаря изготовлению металлокаркасов в заводских условиях на высокоавтоматизированном оборудовании с программным обеспечением. Это позволяет получить точность прочностных расчетных показателей и довольно равномерную нагрузку на всю металлоконструкцию.
  • Металлокаркасные дома достаточно долговечны. Они способны не терять своих прочностных характеристик до 100 лет.
  • Пожаробезопасность. Все применяемые в строительстве зданий материалы относятся к негорючим.
  • В элементах наружных стен не образуются «мосты холода».
  • Металлокаркасные дома имеют устойчивость к сейсмическим условиям (выдерживают до 9 баллов). Объяснить это можно хорошей эластичностью стального каркаса зданий, в которых для достижения данных свойств применяются еще специальные дополнительные связи.

Из чего строят металлический каркасный дом

Основной элемент ЛСТК – тонкостенный оцинкованный профиль, сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профиль не окисляется, не деформируется, не гниёт.

Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода», не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

Снаружи здания из металлокаркаса отделывают:

  • сайдингом, металлическим или виниловым;
  • плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
  • металлическим профилированным листом;
  • кирпичной кладкой.

оставляют воздушный зазор

Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

Для утепления применяют материалы только негорючей группы – минеральную вату, экструдированный пенополистирол.

Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм, этажность ограничена до шести.

Особенности каркасных стен

Влага, которая образуется и скапливается в полости каркаса, является главные бичом утеплителя. Она может проникать снаружи от дождя через щели или образовываться в виде конденсата. Влага губительно сказывается на теплоизоляционном материале, особенно на минеральных ватах. Поэтому при каркасном строительстве, необходимо хорошо защищать утеплитель, обустраивая качественную гидроизоляцию. Следует учесть также грунтовую влагу, которая поднимается вверх от фундамента.

Со временем в конструкциях щитовых домов появляются различные щели, которые ведут к продуванию, затеканию воды и нарушению пароизоляции. Самый простой и дешевый способ их устранения – заполнение щелей и швов монтажной пеной или вспененным полиэтиленом. После их применения требуется дополнительная защита от влаги и ультрафиолетовых лучей. Застывший слой пены или полиэтилена обрабатывается слоем гидроизоляционной мастики.

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

  • Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
  • Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
  • Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
  • Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
  • По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
  • Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан

Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций

Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Металлокаркасные дома

Металлокаркасное строительство и раньше применялось в строительстве. Этот метод возведения использовали при постройке промышленных зданий: цехов, ферм, теплиц, складов и ангаров.

После модернизации технологий каркасы из профильной трубы используют для возведения общественных и коммерческих зданий (кафе, магазины, заправки), коттеджей и малоэтажных жилых домов. Технологии применяются при реконструкции и ремонте строений – возведении флигелей и мансард, надстройке этажей.

Преимущества каркасного строительства

Весь мир использует в строительстве металлокаркасную технологию. В США, странах Западной Европы и Японии 70% жилых домов построены благодаря этому методу. Преимуществ у технологии достаточно, чтобы на ней остановить выбор при планировании строительства собственного жилья.

Минимальные трудозатраты – основное преимущество металлокаркасного строительства

  • Первым преимуществом возведения каркасного дома из профильной трубы своими руками является невысокая себестоимость. Традиционные технологии обходятся дороже. Цена конструкции напрямую будет зависеть от материалов, которые вы собираетесь использовать. Стоимость каркаса зависит от сечения труб, а сечение выбирается в зависимости от масштабов постройки. Например, если вам нужно собрать каркас лестницы из профильной трубы (сечение 60х40 мм), материал будет дешевле, нежели для каркаса дома, где сечение гораздо больше. Также одноэтажные дома возводят из меньшего диаметра труб, чем двухэтажный.
  • Следующий плюс – это скорость. Применение профильных труб в качестве каркаса в несколько раз сократит время возведения здания.
  • В каркасной технологии не предусмотрены «мокрые» процессы, поэтому погодные условия не влияют на стройку. Исключением является укладка фундамента. Но часто основу собирают и без фундамента. Например, если вы строите из профильной трубы каркас теплицы или времянки.
  • В зданиях, возведенных в соответствии с каркасной технологией, отсутствует усадка. При строительстве и эксплуатации, постройка не меняет своей формы и не дает трещин. Это еще один плюс.

Основное преимущество – меньшие по сравнению с традиционными технологиями трудозатраты. Чтобы построить дом, вам понадобится всего пара помощников и отпуск на месяц. За это время вы успеете завершить главные этапы строительства, и оставить внутренние работы до следующего отпуска. Каркас гаража из профильной трубы своими руками возводится за неделю.

Минусы домов с металлическим каркасом

Начиная стройку, взвесьте плюсы и минусы каркасных построек. Преимуществ у технологии достаточно, но недостатки тоже есть. Основной минус – это сложная проектировка. Рассчитать нагрузку на профильную трубу в узлах каркаса не так просто, как кажется на первый взгляд. Если самостоятельно этого сделать не можете, обратитесь к профессионалу. Он поможет вычислить допустимую нагрузку на один метр трубы. При выборе сечения и толщины трубы воспользуйтесь онлайн калькулятором профильных труб.

Еще одним недостаток – это стоимость. По сравнению с деревянным брусом, металлический материал стоит дороже. При закупке труб люди сталкиваются с проблемой выбора: взять дешевле и сэкономить или выбрать более толстую трубу и обеспечить прочность на долгие годы. Тут каждый судит исходя из бюджета, но лучше не экономить. Особенно, если это дом, а не каркас для гаража из профильной трубы.

Подобные дома сложно утеплить – это тоже минус. Проблемы с теплоизоляцией возникают из-за того, что металлический каркас способствует поступлению холода внутрь здания. В таких помещениях быстро остывает воздух, даже не смотря на интенсивное отопление. Поэтому утеплять постройку нужно качественно: изнутри и снаружи. То есть придется дополнительно потратиться.

Металлический каркас способствует поступлению холода внутрь здания

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

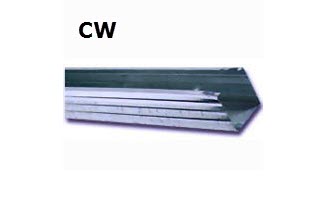

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

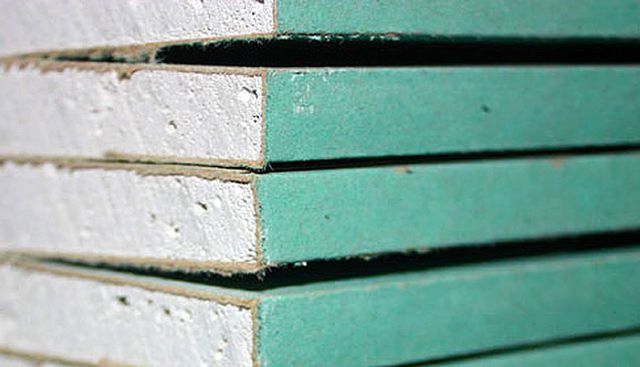

Листы по новой маркировке (в скобках старые обозначения).

  • ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
  • ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
  • ГСП-DFH3IR (ГКЛУ): лист усиленный.
  • ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

  • Потолочный каркас;
  • Для обшивки стены;
  • Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

  • Профили направляющие (ПН);
  • Профили потолочные (ПП);
  • Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

Сам каркас делается по схеме указанной на фото.

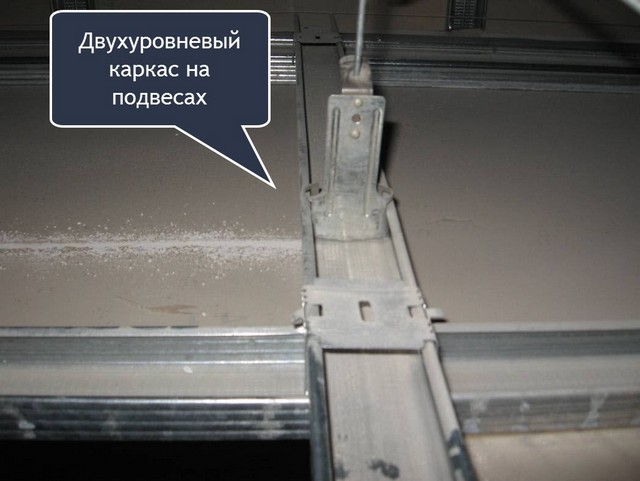

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

уют и комфорт на современном уровне в каркасном доме из металлопрофиля

В металлическом каркасном доме сделана безбарьерная среда – все функциональные зоны внутри и снаружи расположены на одном уровне без ступенек, подиумов и порожков. За счет раздвижного панорамного остекления наружные зоны отдыха возле бассейна практически присоединены к внутреннему жилому пространству.

Концепция открытого безбарьерного жилья и горизонтальное планирование делает металлический каркасный дом особенно удобным для пожилой пары. Хотя при этом жилье приспособлено для активного времяпровождения – здесь есть спортзал, места для пикника, плаванья.

Таким образом, представленный металлический каркасный дом получил оптимальную конфигурацию для проживания активных людей в возрасте. Он функциональный, но при этом простой и надежный. Расположение дома сыграло ключевую роль в создании здесь спокойной, умиротворенной обстановки для комфортного загородного отдыха.

Architects archimania

Использование металлических каркасов

Не только частные дома на металлокаркасе строятся с применением лёгких стальных тонкостенных конструкций. Возведение строений с широкими пролётами без дополнительных опор даёт возможность использовать данную технологию при строительстве гаражей, ангаров, производственных цехов, складских комплексов, торговых павильонов, спортивных сооружений, сельскохозяйственных построек для содержания птицы, мелкого и крупнорогатого скота. Экономичные быстровозводимые здания отличаются высокой прочностью при малом весе и мобильностью.

В последнее время в жилых домах и административных зданиях устанавливаются практичные и удобные лестницы на металлическом каркасе. Обшитые гипсокартоном, деревом или металлопластиком, они не имеют ограничений при выборе формы и конфигурации.

Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла — легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять.

Каркас из металла для здания

Преимущества построек из металлокаркаса:

  • Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы — достаточно трудоемкая операция, и стоит недешево.
  • Высокая скорость возведения металлокаркасной постройки. Использование профильной для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.
  • Отсутствие так называемых «мокрых» процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
  • Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.

Достоинства металлокаркаса

Стоит разобраться, почему же металлокаркас пользуется такой популярностью. Ведь современный рынок предлагает большой выбор строительных материалов, существенно различающихся по характеристикам. Почему же многие заказчики выбирают именно строительство из ЛСТК? По следующим причинам:

  • Легкость конструкции.
  • Малые сроки строительства.
  • Надежность и устойчивость к негативным внешним условиям.
  • Универсальность.

Теперь постараемся разобраться с каждым из этих пунктов более подробно.

Одним из важных достоинств, которое специалисты ценят в строительных материалах, является легкость. И ЛСТК в полной мере обладают им. Это значительно упрощает строительство – можно обойтись без использования тяжелой техники. С одной стороны благодаря этому постройка существенно удешевляется. С другой – можно заниматься строительством на ограниченных участках, где подъемный кран или грузовик просто не смогут развернуться.

Благодаря небольшому весу конструкций из металлокаркаса можно отказаться от тяжелого фундамента – монолитного или даже ленточного. В большинстве случаев вполне достаточно свайно-винтового, который является самым дешевым. Хотя его несущая способность сравнительно невысока, её вполне достаточно для легкого каркасного здания, в том числе на довольно слабых, болотистых почвах, на которых обычно приходится выбирать более дорогой фундамент.

Строительство металлокаркаса для возведения гаража

Создавая гараж из металлоконструкций работая своими руками, нужно учитывать то, что данная конструкция должна быть очень жесткой, прочной и устойчивой. Материалом под каркас может служить уголок большого сечения. Элементы каркаса лучше скреплять сваркой, но можно и с помощью гаечно-болтового соединения, просверлив перфоратором отверстия под крепеж.

Сборка металлического каркаса должна производиться на стройплощадке. Сначала монтируется нижняя рама, которая крепится по углам к выступающим из фундамента штырям – этим обеспечивается её неподвижность. Потом устанавливаются угловые стойки, соединяющиеся по верху потолочными прогонами.

Вдоль задней и боковых стен металлоконструкции выполненных своими руками устанавливаются вертикальные стойки, которые обеспечат жесткость конструкции и будут служить в качестве обрешетки для монтажа обшивки стен. Между стойками должно быть расстояние, равное ширине листа обшивки, или быть чуть меньше на 3-5 см, если предусмотрен монтаж с перехлестом.

Советы от строителей

  1. За основу нужно брать профиль ЛСТП — в дальнейшем это позволит избежать неприятностей связанных с проникновением холода и конденсата;
  2. Для утепления лучше приобретать высококачественные современные материалы;
  3. Во время выполнения фундамента необходимо учитывать всесезонный характер земли;
  4. Выгодней приобретать заводской комплект конструкции;
  5. При самостоятельной сборке необходимо продумать утепление и заземление объекта.
  6. Во время возведения кровли лучше всего возводить четырехскатную или двухскатную крышу.

Здания, возведенные на основе металлокаркасе, обладает отличными характеристиками пригодными для долгой эксплуатации. Профиль из металла имеет достаточную прочность, готовую выдерживать серьезные нагрузки и при этом обладает высокими антикоррозийными качествами и противостоит температурным факторам.

Возведение домов по этой технологии не только экономит деньги, но и время.

Этапы строительства каркаса

Для того чтобы самостоятельно возвести каркас, необходимо иметь соответствующие знания и хотя бы минимальный опыт строительных работ. Сама технология не представляет собой ничего сложного и не занимает много времени. Строительство каркаса проходит в несколько последующих этапов:

  1. Проектирование. Чтобы будущая постройка могла легко вынести внушительную нагрузку, необходимо соблюдать пространственную геометрию во всех направлениях: горизонтальном, вертикальном, продольном. Проект дома создается в специальных программах. Они предоставляют пользователю возможность спроектировать 3D-модель дома со всеми необходимыми конструктивными элементами. Проект дома в них можно дорабатывать до совершенства, что в будущем облегчит строительные работы.
  2. Заказ деталей. После того, как проект был разработан, конструктивные элементы необходимо заказать в производственном цеху. Любой металлический каркас включает в себя такие элементы: вертикальные колонны, горизонтальные рамы, сварные балки, прогоны. На место стройки каркас доставляется не в собранном виде, а по отдельности. Для облегчения его сборки каждая деталь имеет маркировку.
  3. Сборка. Собрать всю конструкцию воедино можно по отверточной технологии. Для этого стоит нанять бригаду рабочих, так как работы требуют опыта и наличия специальных инструментов.

Общая стоимость работ по строительству металлического каркаса для дома обойдется не дороже, чем строительство деревянного. Стоимость формируется из цен на услуги архитектора-проектировщика, материалы, строительные и монтажные работы.

Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?

Для металлокаркасного дома подойдет фундамент на винтовых сваях

В отличие от фундамента под дом с деревянным каркасом, при возведении ЛСТК нет необходимости строить массивное основание. Такой дом достаточно лёгкий и не нуждается в массивном фундаменте. Застройщику не придётся заниматься объёмными земляными работам, не понадобится также строить опалубки, высотой в два метра, монтировать солидную гидроизоляцию. Их можно построить на любом типе грунта. Не требуется строительство ленточного фундамента.

После проведения анализа свойств грунта можно выбирать тип фундамента для вашего лёгкого дома. Отличным вариантом могут стать столбчатые фундаменты, винтовые сваи.

Утепление пенопластом

Чаще всего пенополистирол (ППС) используют для наружного утепления сооружений. Но не стоит забывать, что пенопласт практически не обладает звукоизоляционными свойствами, а при горении выделяет ядовитый газ. К тому же он часто страдает от зубов грызунов.

Несмотря на очевидные недостатки, благодаря отличным теплоизоляционным свойствам и небольшой стоимости популярность его не уменьшается.

Этапы работ по утеплению каркасных стен пенопластом

Стены перед утеплением должны быть очищены и не иметь неровностей. Чтобы в итоге пенопласт образовывал ровную поверхность, вначале делаются вертикальные подвесы с шагом в 60-70 см. Благодаря им сразу станет ясно, где потребуется убрать немного материала, а где наоборот, нанести больше клея

Также важно ровно установить профильную планку, воспользовавшись уровнем. Затем на лист наносится клей (предварительно разведенный по инструкции на упаковке) в пяти точках и полосой по всему периметру. После чего пенопласт приклеивается к стене и плотно прижимается

Дополнительно пенопласт закрепляется дюбелями или саморезами с широкими шляпками. Все последующие ряды располагаются наподобие кирпичной кладки – вразбежку. Утепленную таким способом стену можно декорировать любым облицовочным материалом

После чего пенопласт приклеивается к стене и плотно прижимается. Дополнительно пенопласт закрепляется дюбелями или саморезами с широкими шляпками. Все последующие ряды располагаются наподобие кирпичной кладки – вразбежку. Утепленную таким способом стену можно декорировать любым облицовочным материалом.

P.S. А на десерт предлагаю посмотреть видео-ролик: Утепление каркасного дома (ForumHouseTV)

Достоинства каркасных построек

Быстровозводимые постройки стали довольно популярным направлением в строительстве. Одним из самых известных способов возведения является каркасное строительство. За короткий промежуток времени, используя металлические каркасы, можно возвести полноценное жилье, павильон или другую постройку, которая пробудет в эксплуатации длительное время. Для частных загородных домов тоже можно использовать металлический каркас.

Основные достоинства каркаса из металла это:

  • простота в монтаже;
  • дешевизна;
  • большая скорость возведения;
  • способность выдерживать довольно высокие нагрузки при столь малом сечении.

Каркас из профиля квадратного, прямоугольного и круглого сечения способен выдержать приличную нагрузку.Еще одним плюсом легких металлических каркасов является небольшая требовательность к фундаментам. Не нужно возводить особенно мощное и дорогое основание.

Но есть и ограничение — такая конструкция рассчитана только на определенный вес. В большинстве случаев ее применяют для возведения загородных одноэтажных построек с крышей или торговых павильонов.

Правильное утепление здания из металлоконструкций

Информации о неразрушительных системах утепления, используемых в строительстве, сейчас очень много. А вот адекватных источников, в которых бы описывалось правильное утепление здания из металлоконструкций — мало

Поэтому мы решили уделить внимание этой теме и рассказать читателю о свойствах теплозащиты, которая по своим технологическим и эксплуатационным параметрам будет самой функциональной в проекте

Правильное утепление здания из металлоконструкций отличается технологией и методами, которые привычно группируются на внешние и внутренние. Вначале рассмотрим вопрос, есть ли разница в использовании теплозащитных технологий в различных условиях эксплуатации металлических зданий и сооружений.

К тому же в обслуживании с ними проблем меньше, чем со объектами строительства времен СССР, выстроенных из кирпича или железобетонных панелей. Вот только давно известно, что металл обладает большой теплопроводностью, из-за чего и требуется правильное утепление здания из металлоконструкций.

Над созданием теплофизических свойств трудятся различные специалисты из разных отраслей строительства, науки и техники. Экспериментальным путем они добиваются необходимых показателей, а с помощью несложных математических зависимостей создают теоретическую физику процесса. В практике же правильное утепление здания из металлоконструкций невозможно осуществить вне заводских условий. Точно так же как нельзя определить характеристики надежности прочности. Поэтому мы осуществляем контроль теплозащитных свойств многослойных строительных конструкций и изделий в процессе их производства.

Чтобы металлоконструкции могли эксплуатироваться долгое время, без нарушения целостности и эксплуатационных характеристик, необходимо не только их утеплить, но еще и надёжно защитить от влаги, при этом не утяжелив элементы каркасной системы.

В современном производстве используются станки и оборудование, с соответствующим программным алгоритмом, обеспечивающее правильное утепление здания из металлоконструкций. Используя это оборудование производитель может быть уверен в качестве своей продукции.

Металлоконструкции производятся после проведенных расчетов. За счет необходимой толщины и дополнительной теплоизоляции в ограждающих строительных конструкциях, объекты строительства обладают высокими теплоизолирующими показателями.

Помимо этого, в правильное утепление здания из металлоконструкций включены такие характеристики, как:

Низкая теплопроводность — эффективность предотвращения потерь тепла зимой и защиты от нагревания летом;

Пластичность — целостное утепление каркаса материалами, ровным слоем покрывающими конструкцию любой формы;

Отсутствие дополнительных креплений — адгезия — способность приклеиваться к различным поверхностям;

Непроницаемость для газов и жидкостей — защита покрываемой поверхности от негативного воздействия влаги и различных газов;

Паропроницаемость — способность пропускать пар изнутри;

Долговечность — срок службы утеплителя должен быть равным сроку эксплуатации здания;

Экологичность — недопустимость выделения вредных для здоровья веществ.

Правильное утепление здания из металлоконструкций — это результат грамотного использования изоляционных материалов, которых в России сейчас великое множество. В нашей компании есть много вариантов теплоизоляции, но в каждом проекте используется наиболее эффективный способ утепления, позволяющий создавать оптимальную дополнительную теплоизоляцию металлических конструкций зданий, чтобы обеспечить условия энергосбережения, обозначенные в градостроительном комплексе России.

О теплоизоляционных материалах можете узнать в онлайн режиме, обратившись к публикациям «Энциклопедии строительства». Если вас интересует правильное утепление здания из металлоконструкций, с учетом действующих ГОСТов и СНИПов, обращайтесь к специалистам по телефону и задавайте свои вопросы. Ждем заказов!

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

  1. На готовом фундаменте закрепляется нижняя обвязка.
  2. Выставляются и закрепляются угловые стойки.
  3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
  4. Монтируется верхняя обвязка.
  5. Устанавливаются и закрепляются балки перекрытия.
    1. При наличии второго этажа собирается его каркас.
    2. Монтируется потолочное перекрытие.

    Собирается обрешетка под кровельный материал.

    Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

    Особенности каркасных домов из металлического профиля

    Дом из профиля состоит полностью из металлических конструкций. Они являются основой стен, перекрытия и кровли. От несущих нагрузок зависит толщина используемых профилей.

    Особенности таких зданий:

    • из-за легкого каркаса уменьшается вес всего дома;
    • дом из прямолинейного стального профиля возводится быстро и не требует применения множества строительных инструментов.

    Несмотря на появления новых технологий в строительстве, дом из металла требует дополнительной теплоизоляции, поскольку этот материал обладает высокой теплопроводностью. Выбор того или иного утеплителя зависит от климатических условий, в которых будет расположен дом

    Металл, используемый при возведении таких домов долговечен, не подвергается гниению и горению, не требует дополнительной обработки. Материал можно полностью утилизировать, без нанесения вреда окружающей среде.

    Работы по строительству проводят в любой сезон, независимо от погоды. Стальной каркас пригоден для строительства невысоких одно-, двух-, трех-, и четырехэтажных зданий.

    Источник https://rooffs.ru/stropilnye-sistemy/stropila/iz-metalla.html

    Источник https://krovgid.com/montazh/fermy-iz-profilnoj-truby.html

    Источник https://sk-impuls.ru/metallokarkas/
